如何使用visio制作论文中的流程图[进阶版]

?上次写过一个入门的小教程，前几天帮老师画了一张基金本的框图，又学了几招，这里做一个总结记录。

第一条：visio加入普通的细线箭头

在visio中可以在左侧的“形状”模块中选择“箭头形状”，但是这些箭头形状宽度较大，并不是我们需要的普通箭头。但VISIO还是可以加上普通的箭头的。

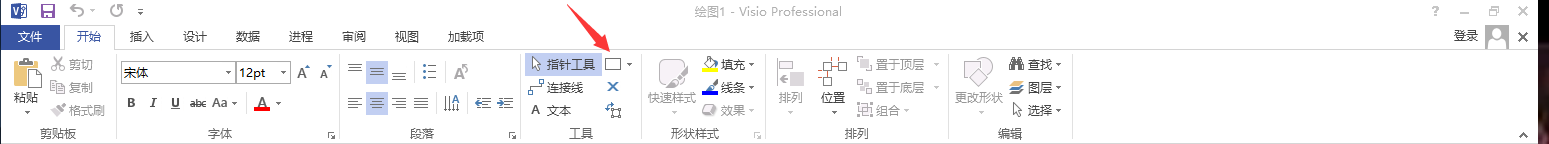

在白色方框处点开，会有椭圆、弧线、线条等等画线工具，选择“线条”工具，画出一条线之后，选中线条，右键选择“设置形状格式”：

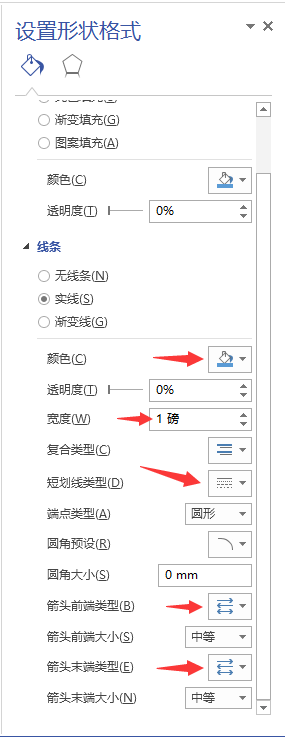

几个红色箭头处，上三个可以改变线条的颜色、宽度、线条类型，下面两个可以选择给线条添加箭头，并改变箭头的形状(一般是选择08号箭头，为标准箭头)：

这样我们就得到了一个正常的普通箭头了，选择“指针工具”，选中线条之后，还可以任意改变线条的起始位置和终止位置：

选择白色的小方框，任意拖动即可。

第二条：添加分类使用的花括号

看了网上大部分的教程，都是比较旧的方法，已经不适用于新版的visio了，这里说一下新的过程：

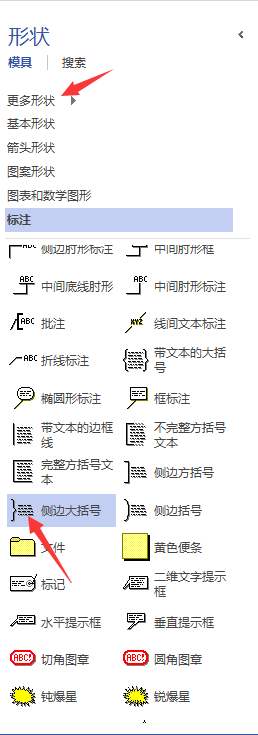

在左侧“形状”—“更多形状”—“其他VISIO方案”—“批注”—“侧边大括号”，选中拖出即可。

第三条：visio的图转移到Word中，虚线变成实线的问题

通常，在Visio中画的虚线框被拷贝到word文档中时会变成实线，这是因为此时虚线的太细了，返回Visio，选中所有虚线，右键--格式--线条，将线宽适当增大即可。

第四条：画布太小

其实在你的图像超出画布之后，画布会自动的变大，但是为了看起来舒服，将其变大也是一个很好的小方法，点在空白处，按住“ctrl”键，鼠标滚轮滑动即可改变画布的大小。

第五条：流程图、框图、示意图字体问题

这也是经过老师的指点才知道的东西，中文使用“仿宋GB2312”，英文使用“TimeNewRomans”.

GB2312编码适用于汉字处理、汉字通信等系统之间的信息交换，通行于中国大陆；新加坡等地也采用此编码。中国大陆几乎所有的中文系统和国际化的软件都支持GB2312。

下载ttf格式文件之后，放置于：C:WindowsFonts路径即可。

总之，visio是一款非常强大的绘图软件，在熟练使用后，可以便捷的画出非常美观的图出来，希望大家可以掌握这门技能！
