Visio 绘制泳道的详细流程图解图文教程

办公软件2024-02-10阅读
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件,是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表,可以促进对系统和流程的了解。

一部分的用户们想要使用Microsoft Office Visio软件绘制泳道,你们都了解绘制的方法吗?今日在这里就为大伙呈现了Microsoft Office Visio绘制泳道的详细流程介绍。

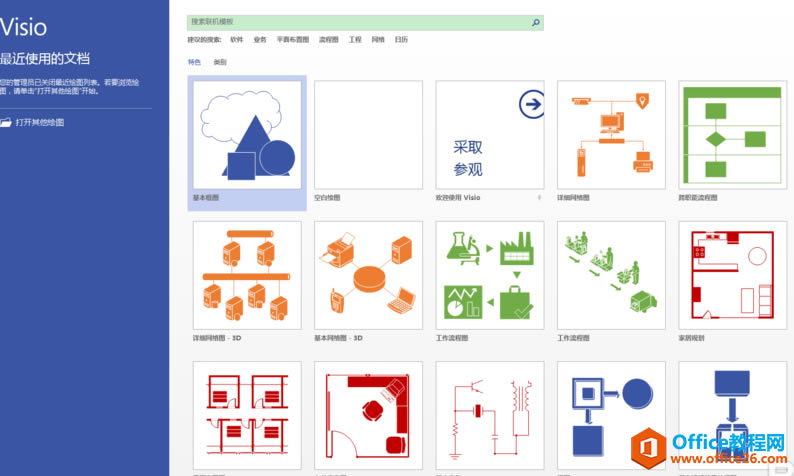

我们先打开Microsoft Office Visio,选择基本框图创建,如图

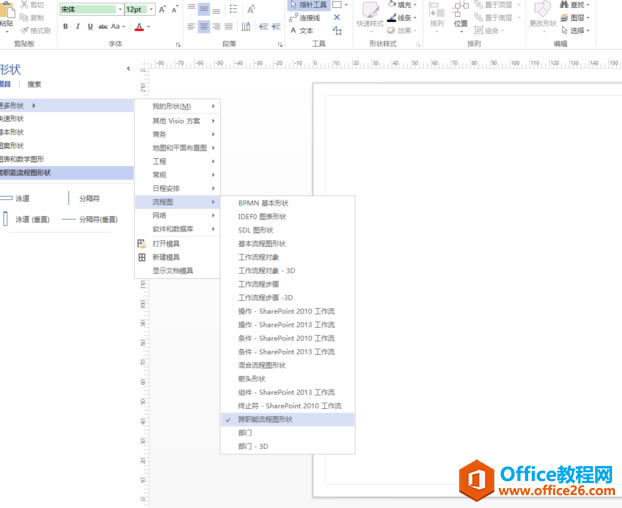

然后进页面后,选择跨职能流程图形状,如图

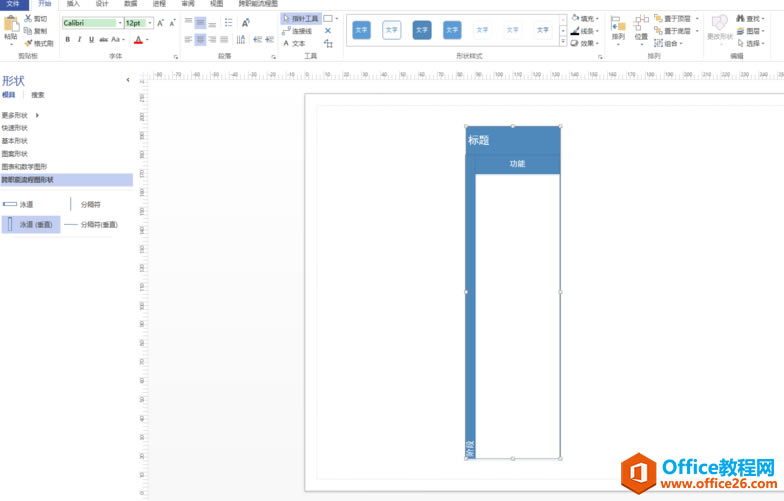

我们选泳道后拖拽到页面,如图

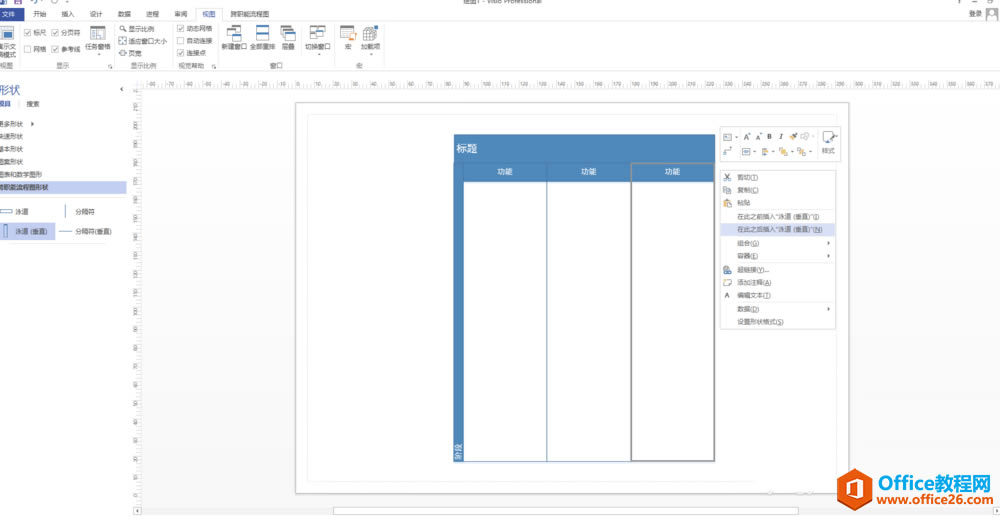

点泳道,右键选择“在此之前/之后插入泳道”,可插入泳道,如图


选泳道,右键选择设置形状格式,如图

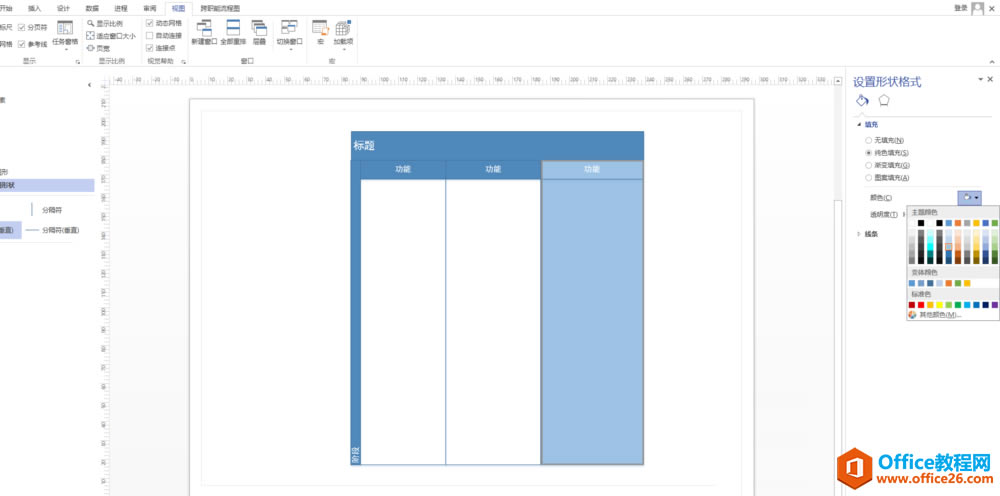

选择颜色,改变泳道颜色,如图

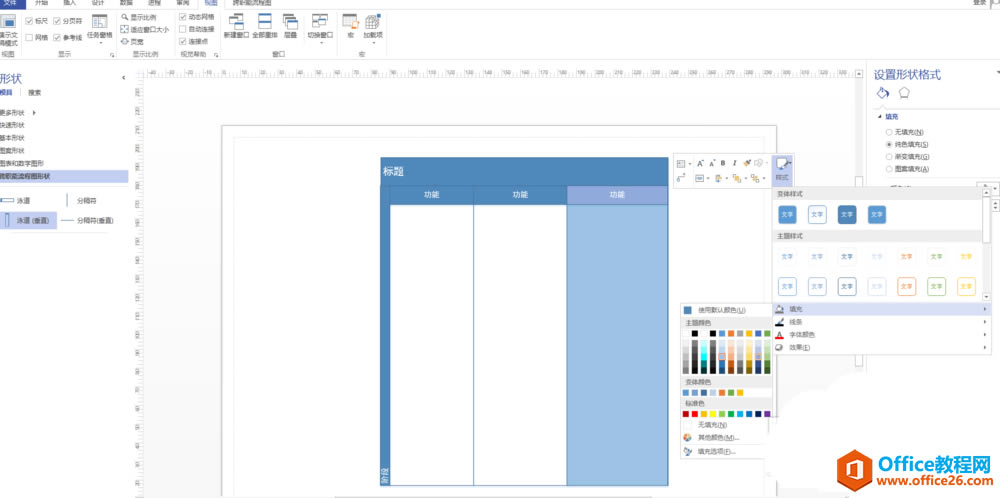

鼠标左键点击功能块,右键选择“样式、填充颜色”,改变功能块颜色。

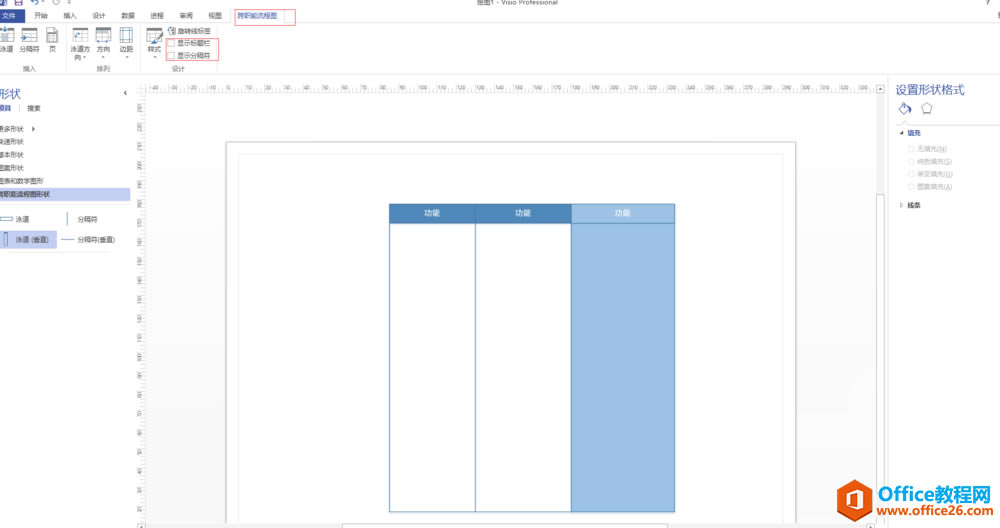

想取消不到标题和阶段,选择跨职能流程图,取消勾选标题栏和跨职能流程图,如图。
