Visio 如何将尺寸添加到楼层平面
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
在建筑图纸中，了解正确的测量结果非常重要。Visio可帮助您准确测量平面图中的各种形状。对于精确尺寸，重要的是正确设置图表的比例。

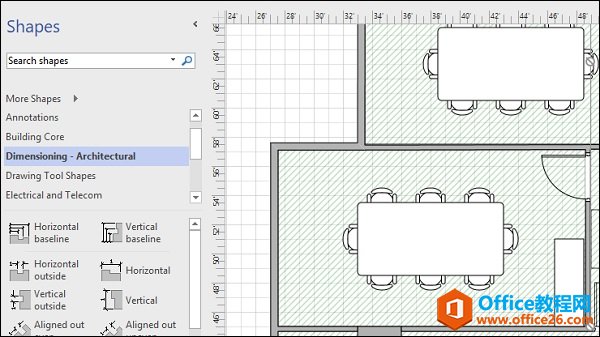

要查看尺寸形状，请单击“形状”窗格中的“尺寸标注 - 建筑类别”以显示测量工具。在这个例子中，我们将测量墙的垂直尺寸。
测量墙的垂直尺寸

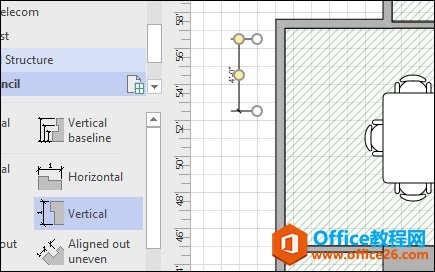

要测量垂直尺寸，请在“尺寸标注 - 建筑”形状类别中单击并拖动“垂直”形状，然后沿着要测量的墙将其释放。你会看到垂直形状现在有两个黄点和两个白点。
白点用于将垂直形状的任一端粘合到墙的顶部和底部长度。第一个黄点有助于分别显示实际墙壁的垂直形状。第二个黄点有助于清晰地显示尺寸值。
将白点粘贴到墙的顶部和底部。然后，根据需要拖动黄点以正确显示尺寸。
如果缩放正确完成，您将看到所需形状的确切尺寸。
Visio帮助您创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。
……
