手把手教你运用 Visio 2013 绘制容易架构图
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
一、安装后优化

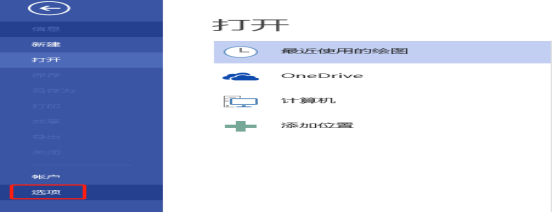

1.1、安装完成后，要对Visio进行一些基础的优化，使用起来更加流畅、顺手。

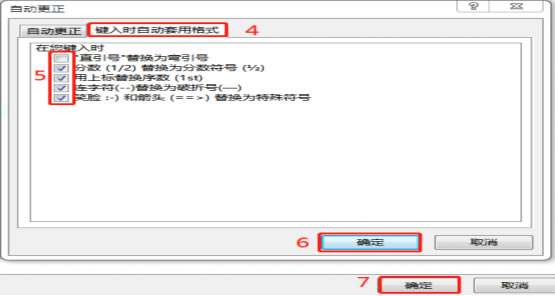

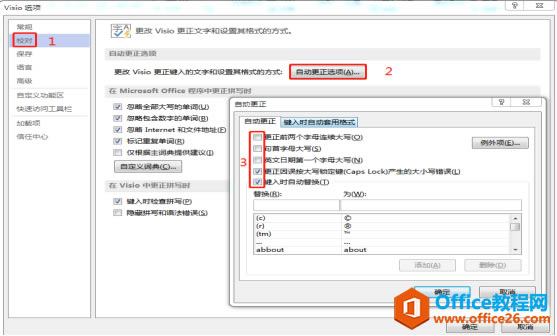

1.1.1、校对部分

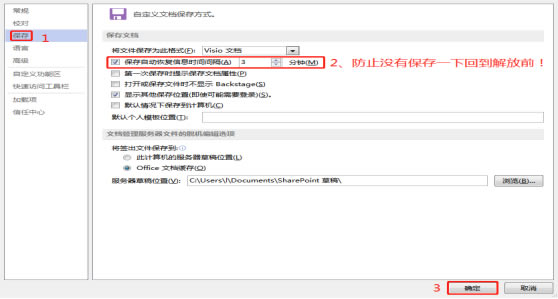

1.1.2、保存部分

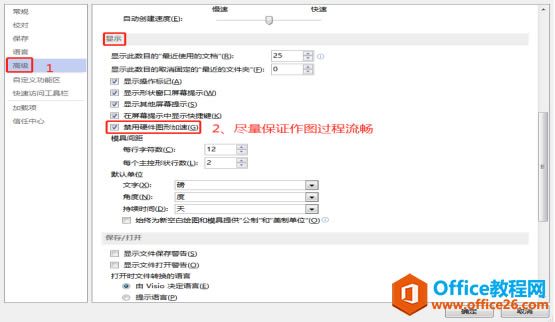

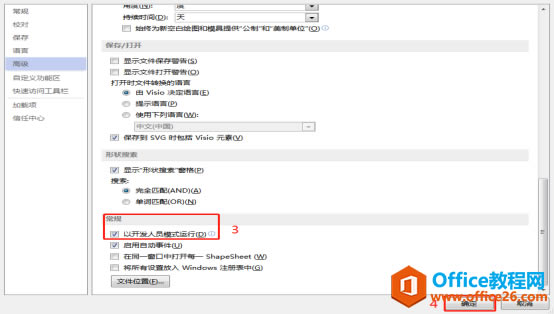

1.1.3、高级部分

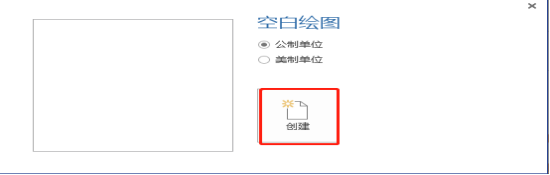

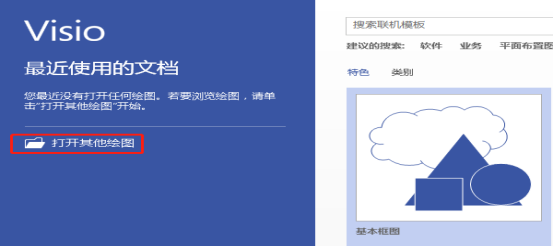

二、新建一个文件
2.1、画一张简单架构图的前期准备(更多形状-->网络-->服务器-3D、网络位置-3D等):
2.2、不要让你的图石沉大海---添加logo或者水印、联系方式等等
2.3、开始画一张简单的架构图:

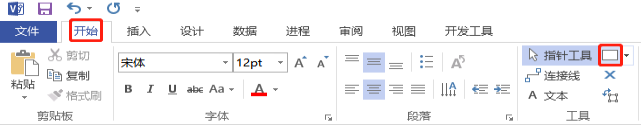

2.3.1、画一个矩形
2.3.2、变成一个金色圆角三维矩形:
首先点击矩形-->右键-->设计形状格式
然后开始-->形状样式中”效果”-->三维旋转和棱台--选择需要的一款:效果如下图
之后添加结点、标尺参考线(视图-->任务窗格--大小和位置-->角度改为30或150度)和服务器

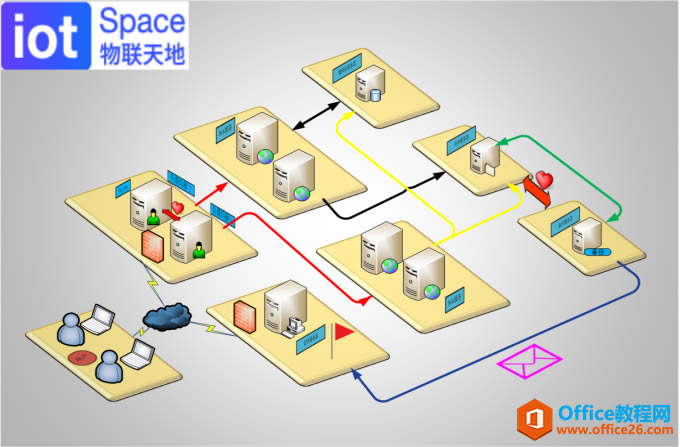

最后一张简单的架构图成型:

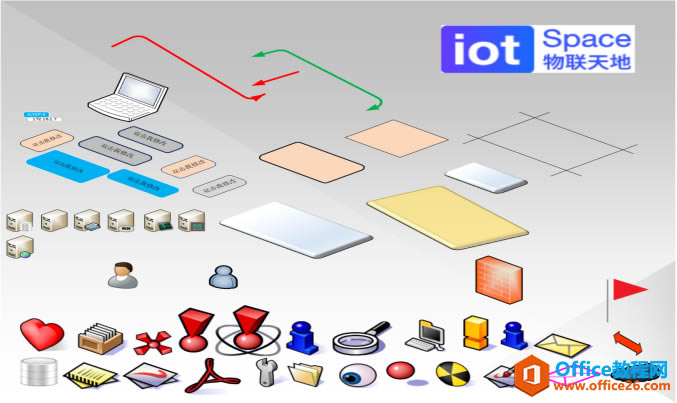

2.4、附加福利:常用绘图库图标：
Visio帮助您创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。
……
