如何运用SCOM+sharpoint+visio完成全国地图展示 案例图文教程

什么是全国地图展示，举个例子，contoso公司在全国10个城市，都有域控服务器，contoso公司希望，我能够在sharpoint里面做一个页面，我在这个页面里面就能看见全国地图，在地图上面就可以看见不同省市域控制器的状态，并且通过SCOM去监控这些域控制器，一旦这些域控制器出现故障，同时在sharpoint页面，动态更新。?

??? 如果要实现这个功能，需要三台服务器，一台Sharpoint Server ，一台安装Visio2013的服务器/客户端 ，一台SCOM服务器，并且配置这三台服务器的集成。

? ? 那么这三台服务器各自都发挥了那些作用？

------------------------------------------------------------------------------------------------------------

?????首先，sharpoint

? ? Sharepoint是微软一款做企业门户，企业信息管理的服务器软件，过多的功能，这里就不介绍了，只介绍在这次实战中，Sharepoint发挥的作用，众所周知，Sharepoint功能运行 都是由服务应用程序和服务来驱动的，在sharpoint Server里面有一个功能，叫做。Visio Service， 这个功能有什么用呢，它可以帮我们在sharpoint页面，在线展示，Visio，VDW格式的图片，同时支持数据可视化，那么，什么是数据可视化，简单来说，就是后台有大数据的支持，然后前端，通过图形，来动态展示数据，图形随着数据的变化而变化。sharpoint里面的Visio service数据可视化，就是说，我指定一些信任的数据源，为什么要指定Visio Service信任数据源，因为sharpoint默认只信任SQL的数据源，以及.NET的数据源，比如说Sharepoint不信任SCOM数据源，那么Visio Service即使和SCOM做了集成，可以通过。Visio Service 调用到SCOM的数据，但是把Visio文件上传到sharpoint，sharpoint不会去刷新SCOM的数据，因为Sharepoint默认不信任SCOM。所以，在我们这次实战中，Sharepoint，的主要作用，就是用来展示与SCOM集成后的Visio，同时配置Sharepoint信任SCOM。

??? 其次，Visio

??以前，我一直以为Visio就是个画图用的，后来深入研究了一下Visio2010、2013，我发现我错了，Visio其实功能非常强大，Visio2010和2013里面有一个功能，叫做，将数据连接到图形，主要是用来做数据可视化的， 在我们这个环节中，Visio也发挥了巨大的作用，我们要在安装Visio的服务器上面，配置和SCOM的集成，让Visio可以读取到SCOM的数据，然后绘制一张全国地图，再把服务器添加到地图上面，然后将服务器与SCOM中传入的数据进行关联，比如说我们在服务器旁边加入一个状态标识，同时和SCOM中的状态进行关联，如果这台服务器在SCOM中状态变为严重，那么Visio里面，状态就变成红色，如果服务器在SCOM中更新为正常，同时Visio里面状态就变为绿色。

???最后，SCOM

? 在我们这此实战里面，并不需要在SCOM上面动什么东西，我们只要保证SCOM可以监控到全国域控服务器的状态，同时要保证SCOM的运行账户对于Sharepoint服务器具备本地管理员权限即可，如果不允许这样做，可以单独在SCOM里面创建一个运行账户配置文件来做。

---------------------------------------------------------------------------------------------------------------

OK，那么最后再来梳理一下流程，我们就开始干

1.配置Sharepoint启用Visio Services功能。

2.配置Sharepoint信任SCOM数据源。

3.扩展Sharepoint数据更新功能

4.配置Visio服务器与SCOM集成

5.配置Visio将数据连接到图形。

6.将配置好的Visio文件另存为VDW格式。

7.将VDW文件上传到Sharepoint。

最终目标 就是配置Sharepoint Visio Service信任SCOM数据源，配置Visio与SCOM的集成，绘制出来一张“带有数据”的Visio图片，让Visio图形的状态，可以跟着SCOM里面的状态变化而变化，同时把这张“带有数据”的Visio图形，上传到Sharepoint网站，利用Sharepoint的Visio Service功能，实现网页在线展示“带有数据”的Visio图片，最终的效果就是SCOM中监控到全国的一台服务器坏了，同时Visio中，数据状态变化，同时Sharepoint网站，也会动态变化。说的我自己都觉得有些抽象了，嘿嘿，那我们现在开始实战了

First--在Sharepoint服务器执行

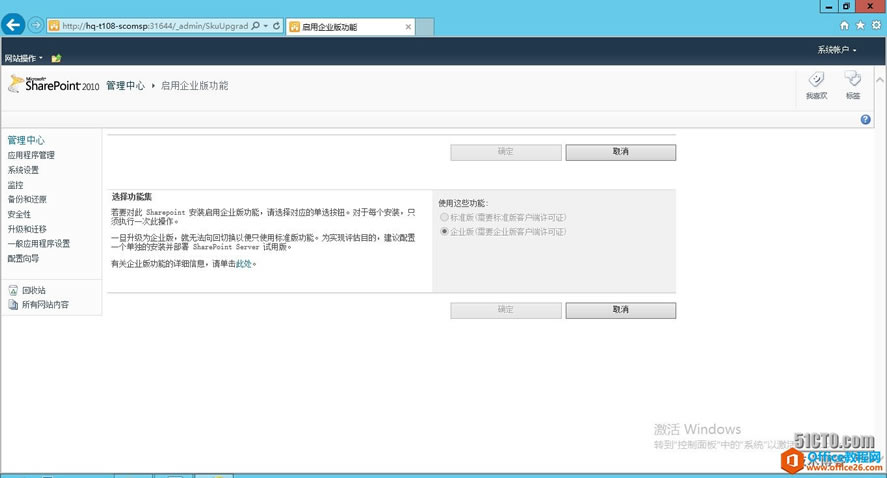

• 启用Sharepoint企业版功能，因为Visio Service是Sharepoint企业版才具备的功能

  ?

• 下载visio 2010 and sharepoint 2010 Extensions，这个工具是用来扩展sharpoint数据更新以及配置Sharepoint信任SCOM数据源会用到的。

• 下载地址:http://www.microsoft.com/en-us/download/details.aspx?displaylang=en&id=29268

  ?

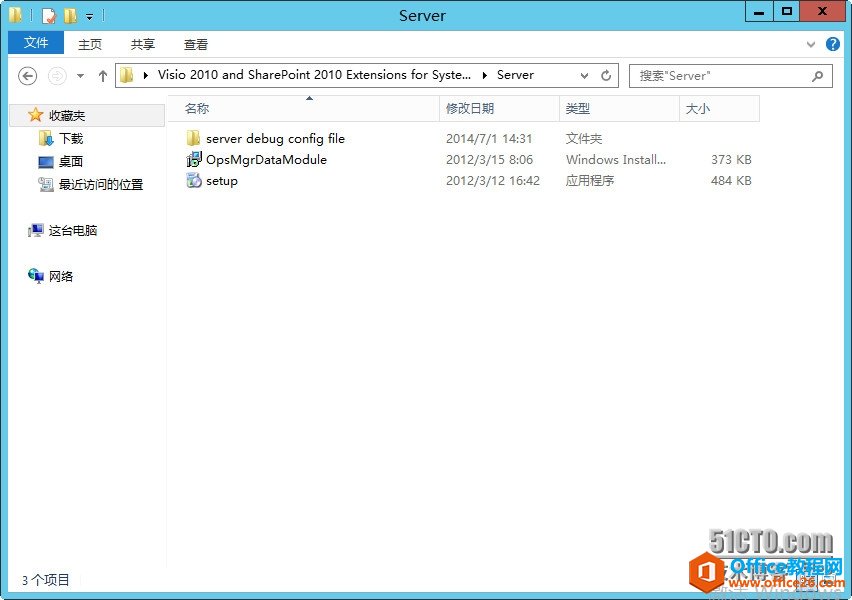

• 下载完成后是一个压缩包，解压完成后是如下三个工具

• 安装Server路径下的OpsMgrDataModule.msi

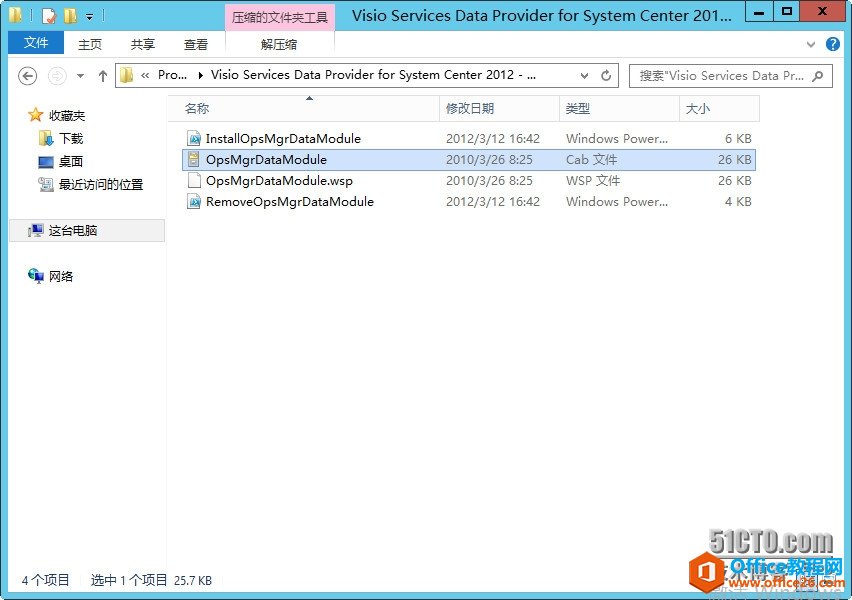

• 找到安装路径，将“OpsMgrDataModule.wsp”更改扩展名为?OpsMgrDataModule.cab

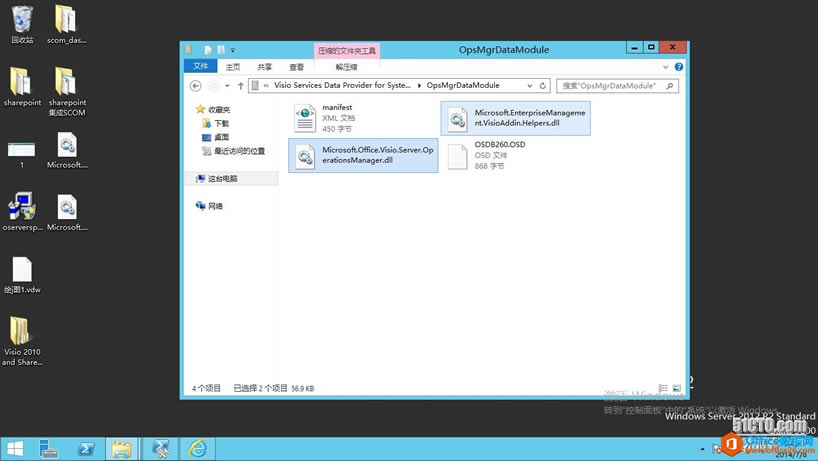

• 打开OpsMgrDataModule.cab，提取其中的两个.dll文件到桌面

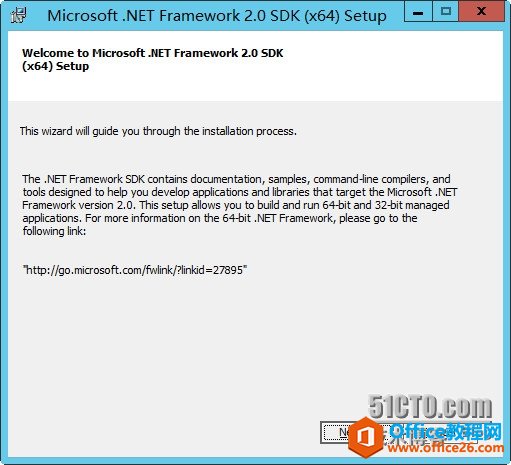

• 安装.NET Framwork2.0 SDK X64

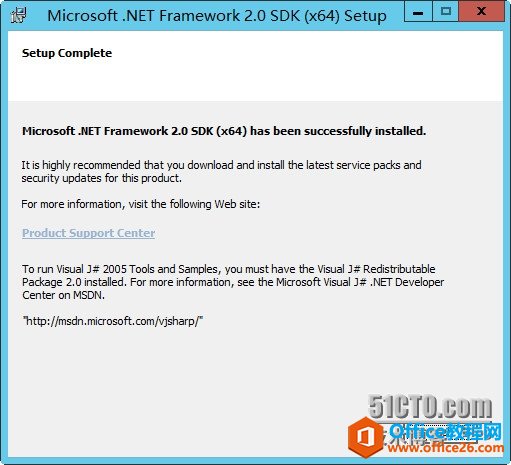

• 安装完成.NET Framwork2.0 SDK X64

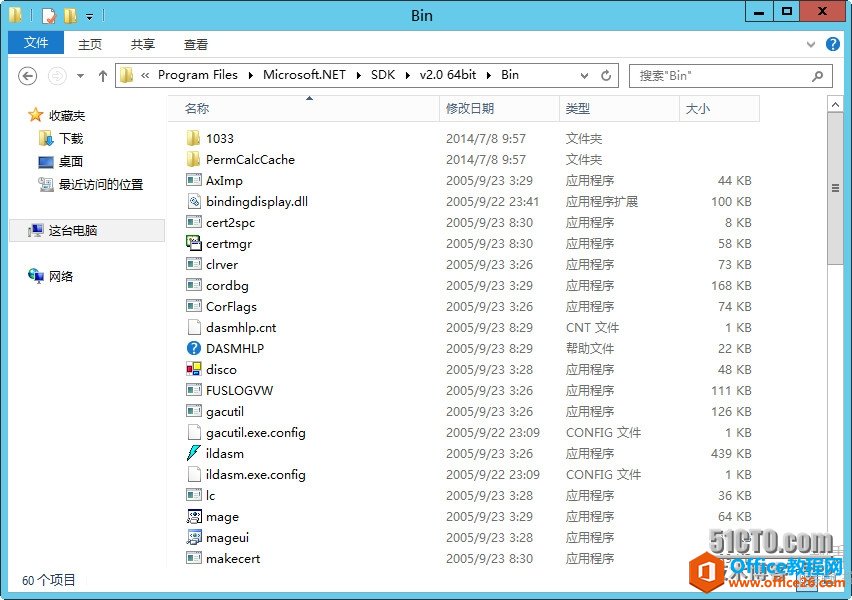

• 进入C:\Program Files\Microsoft.NET\SDK\v2.0\Bin路径

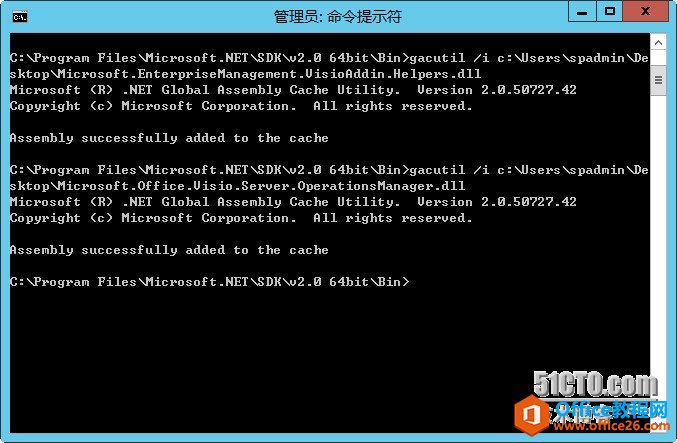

• 运行命令gacutil /i c:\Users\spadmin\Desktop\Microsoft.EnterpriseManagement.VisioAddin.Helpers.dll

• 运行命令gacutil /ic:\Users\SCOM\Desktop\Microsoft.Office.Visio.Server.OperationsManager.dll

运行这两条命令主要是将我们SCOM以及VisioAddin扩展插件，注册到Windows的程序集的缓存中，方便Sharepoint进行调用。

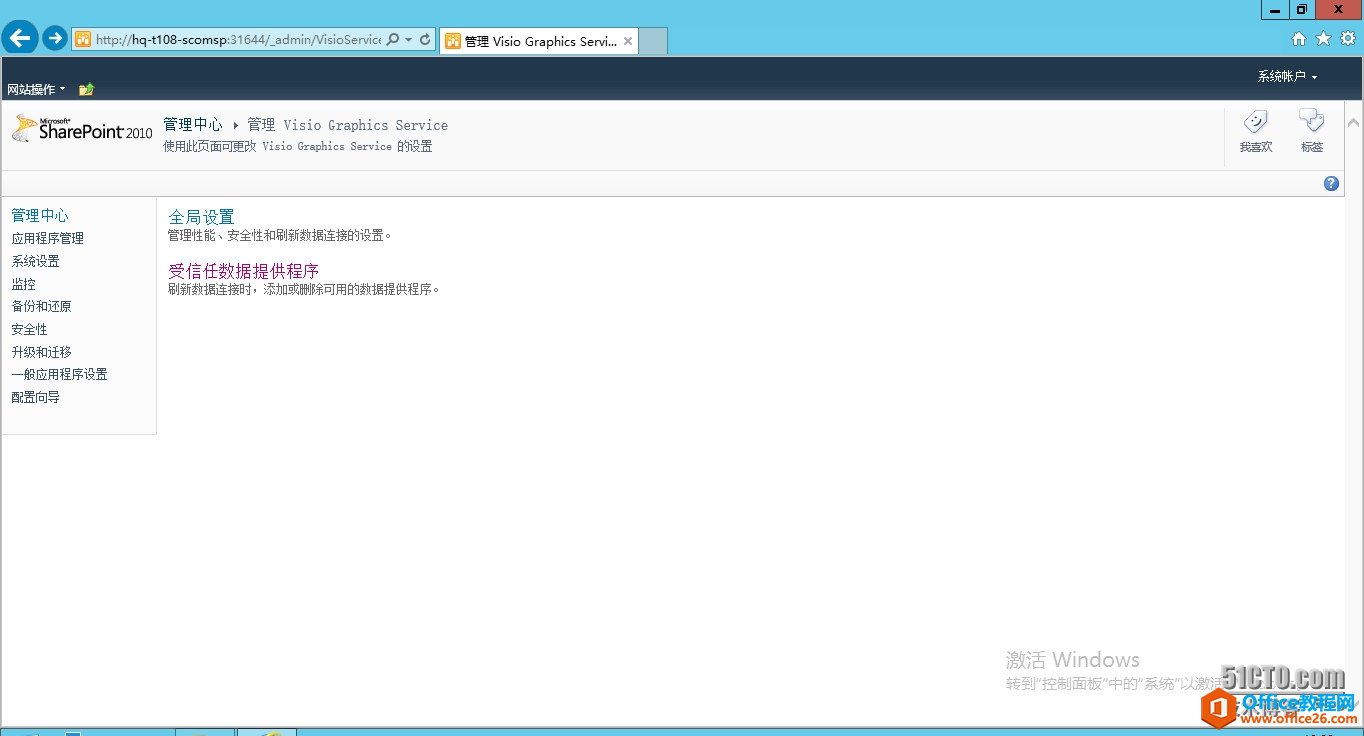

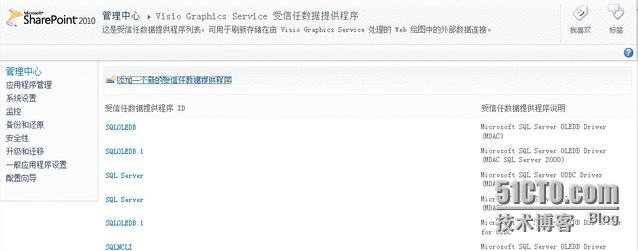

• 在Sharepoint管理中心中，打开“应用程序管理”下的“管理服务应用程序”，在“服务应用程序”选项卡，点击“VisioGraphics Service”，点击“受信任数据提供程序”

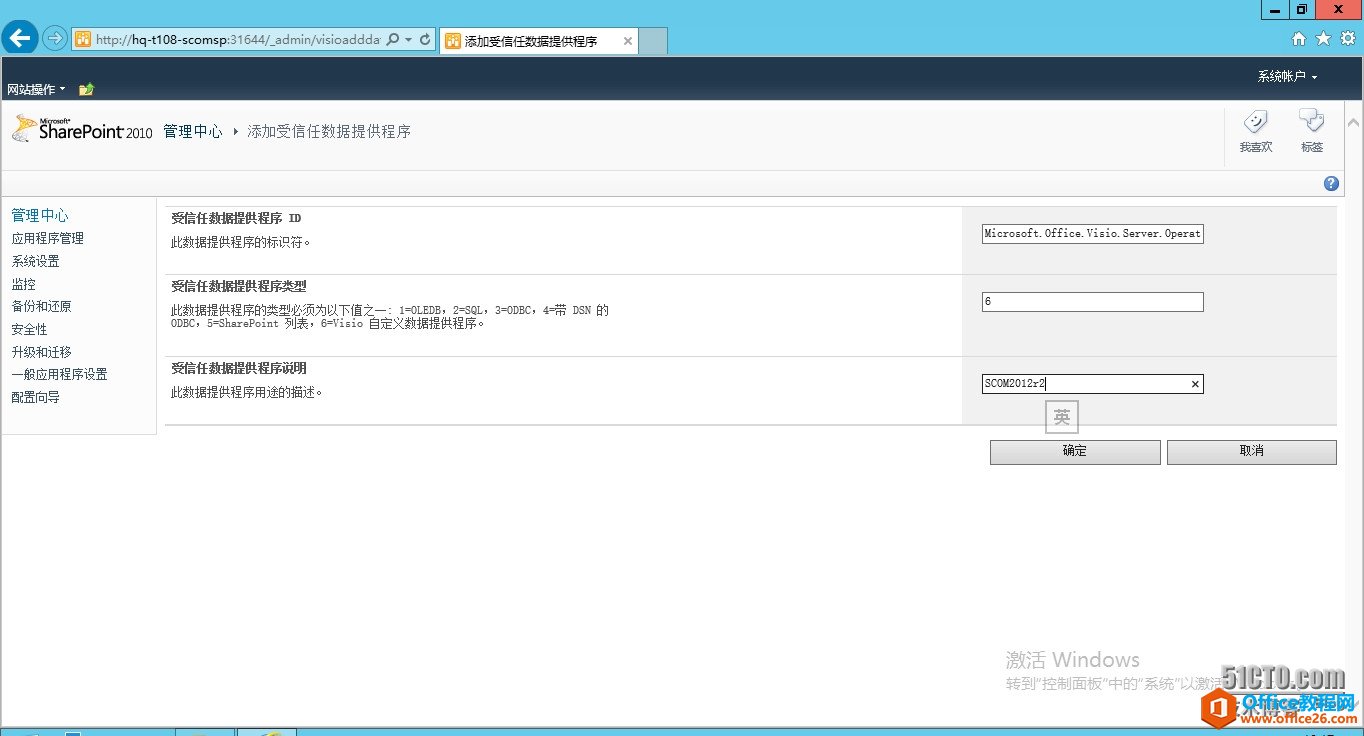

• 点击“添加一个新的受信任数据提供程序”

?

ID后面填入：

Microsoft.Office.Visio.Server.OperationsManagerModule.OperationsManagerDataModule,Microsoft.Office.Visio.Server.OperationsManager, Version=1.0.0.1122,Culture=neutral, PublicKeyToken=31bf3856ad364e35

类型：6

说明：SCOM2012R2

以管理员身份运行命令提示符

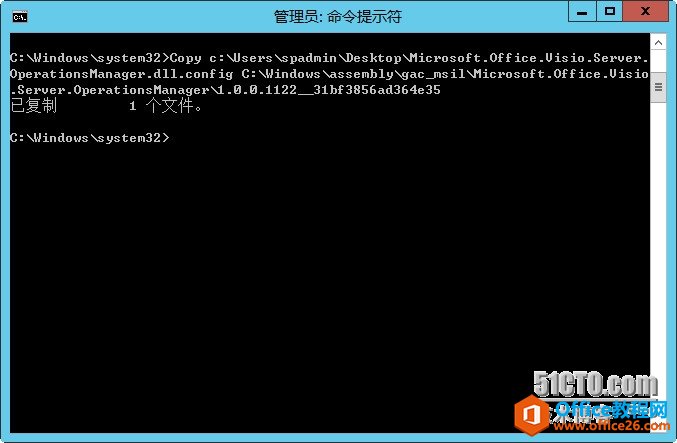

?Copyc:\Users\spadmin\Desktop\Microsoft.Office.Visio.Server.OperationsManager.dll.configC:\Windows\assembly\gac_msil\Microsoft.Office.Visio.Server.OperationsManager\1.0.0.1122__31bf3856ad364e35

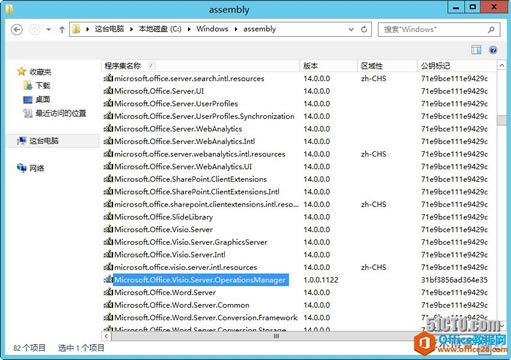

• 复制完成后从c:\Windows\assembly文件中看到如下蓝色信息

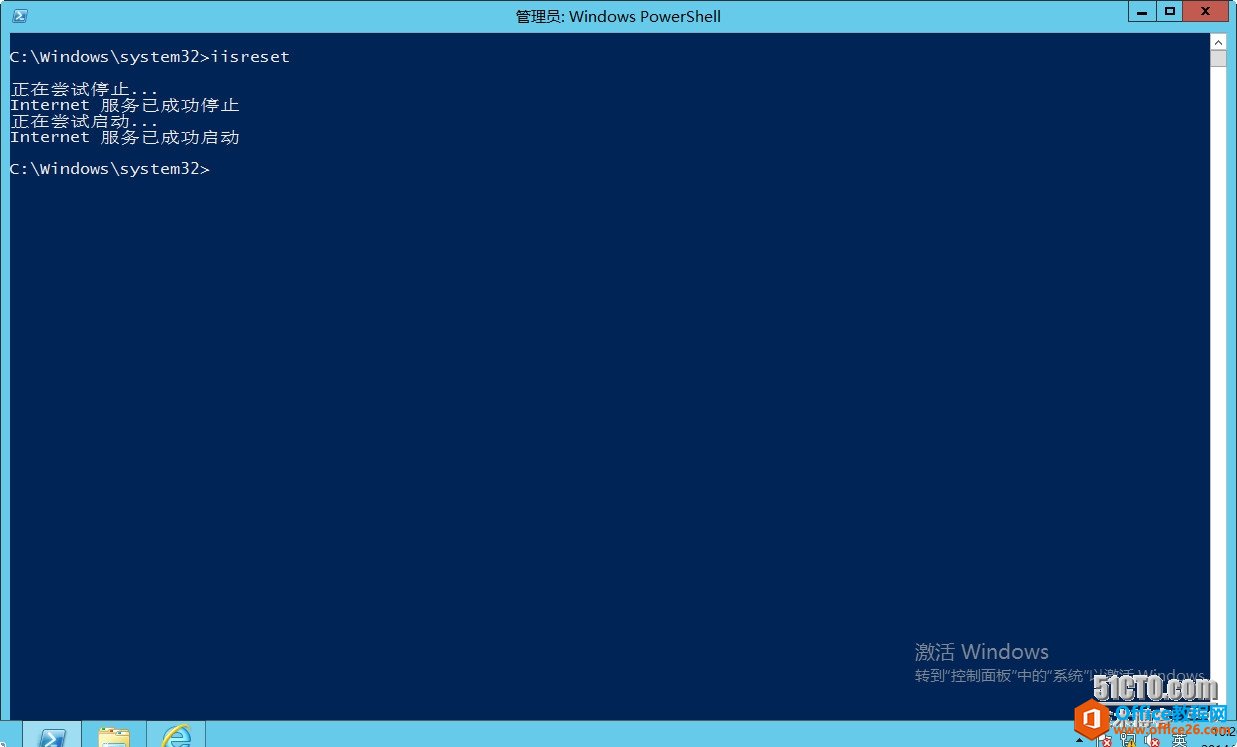

• 重新启动Sharepoint服务器IIS

至此Sharepoint端配置全部结束

---------------------------------------------------------------------------------------------------------------------

TWO--在安装Visio的服务器上执行

这里我就用SCO服务器，临时安装一下Visio2013了

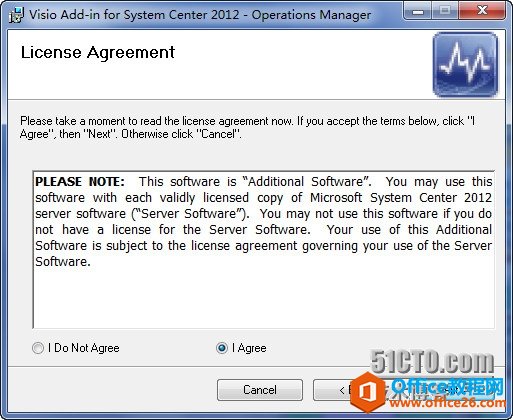

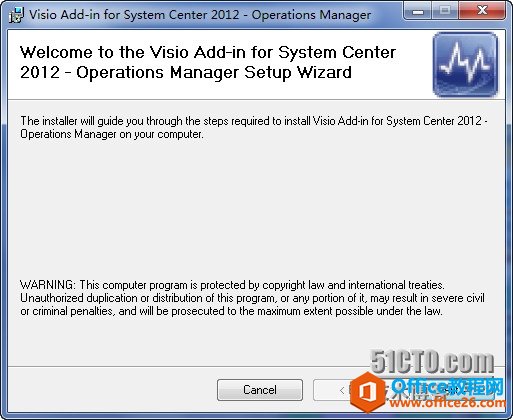

• 打开扩展包中Client\x64\路径下OpsMgrAddinSetup.msi

• 此工具主要是用来配置Visio与SCOM集成使用

•

• 安装完成

? ? ? ?

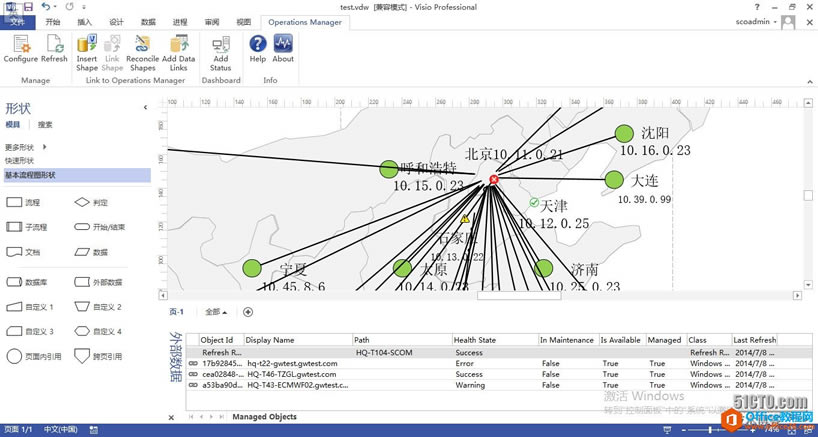

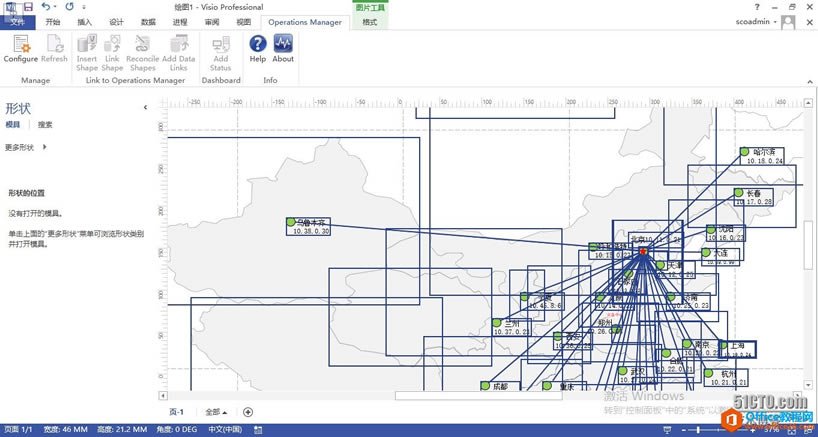

• 然后打开SCO服务器上的Visio2013，在上方就可以看到，我们的Visio已经和SCOM做了集成，下图是我已经绘制好的全国地图

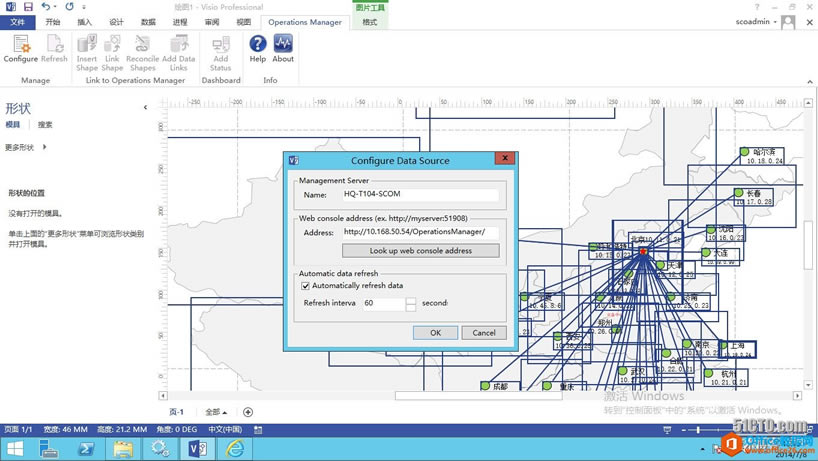

• 然后点击Configure，在里面输入SCOM服务器的机器名称，以及SCOM的Web控制台地址

• 然后我们选择Add Data Links，将所有DC服务器，添加进来，可以看到添加进来的服务器，具备一个Health State的字段，我们就是根据这个字段，来进行数据可视化的更新，如果Health State是Success，那么就是绿色的，如果是error就是红色的，如果是Warning就是***的。

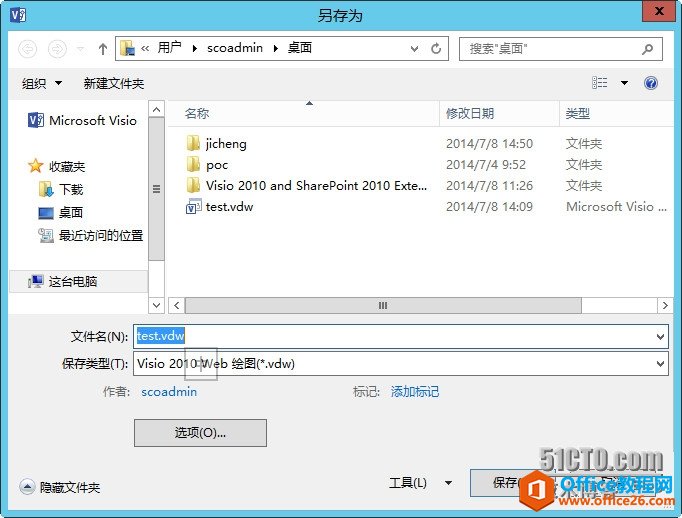

• 制作好了后，将文件另存为VDW格式，此时此刻，这个VDW，就是个”带有数据“的Visio图形

• 然后把这个VDW文件，上传到Sharepoint网站

  ?

  ?

  ?

?

? ?注：如果发现sharpoint数据不刷新，或者刷新缓慢的话

• ? ??进入Sharepoint管理中心，点击“管理服务应用程序”，选中Visio Graphics Service，点击“管理”--> "全局设置"

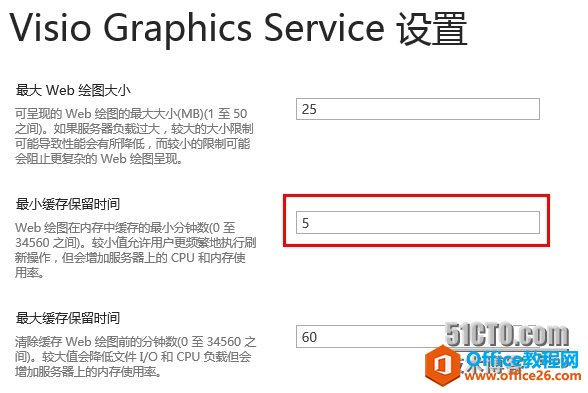

• 在设置界面中，将“最小缓存保留时间”改为0，然后保存设置

  ?

  ?

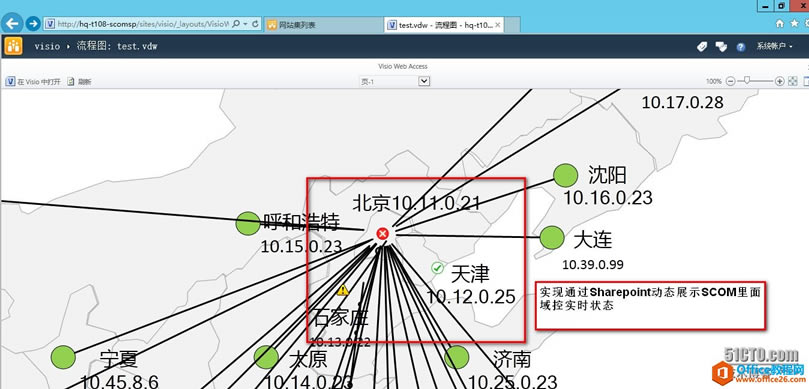

? ?OK，到这里，我们就已经成功的实现了，Sharepoint+VISIO+SCOM的集成，实现出来的效果，就是在一个网页里面就可以查看全国服务器的状态，同时通过专业的SCOM工具去检测服务器的Health State，如果SCOM检测到服务器变成Error，那么sharpoint网站这里，也会立刻刷新为红色状态，如果过一会故障解决，SCOM检测到服务器变成Success状态，这面sharpoint里面就会刷新为绿色状态。

……
