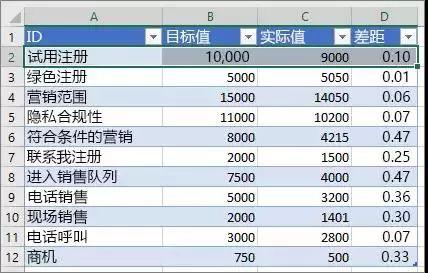

首先，创建一组 Power BI数据，并确保有一列唯一标识每一行。该列将用于映射到Visio图表中的形状。如下图，还可将“目标值”、“实际值”和“差距”列中的值显示为链接到各形状的“数据图形”字段。

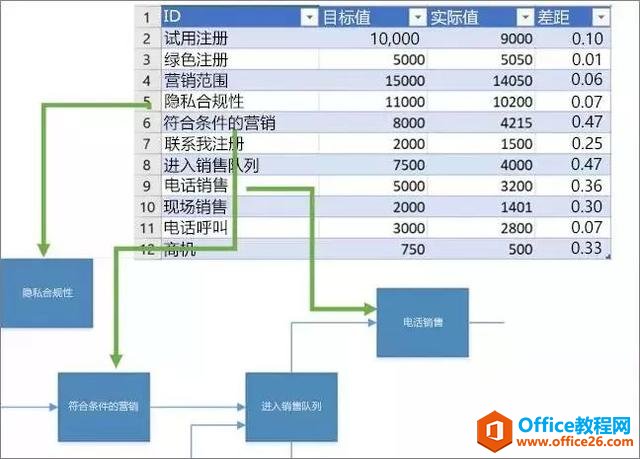

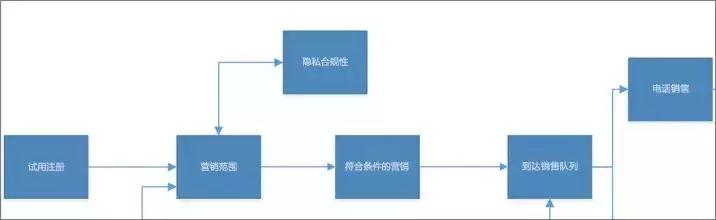

其次，确保要链接到图表中Power BI数据的Visio形状具有唯一文本或形状数据，该文本或数据可将Power BI数据映射到图表中的形状。

稍后还可在自定义视觉对象中添加和编辑映射。

提示: 通过转到“设计”选项卡|“大小”|“适应绘图”，可删除图表中的画布空白。

创建

接下来，我们将Visio自定义视觉对象导入Power BI报表。创建一个新的报表，在新报表中单击Power BI可视化窗格中的省略号(...) 按钮，然后从菜单选择“从存储导入”。搜索Visio，然后单击“添加”。新的Visio自定义视觉对象在可视化窗格中显示为图标。

插入

• 单击Visio自定义视觉对象将它添加到报表画布。

• 在“字段”窗格中，选择唯一标识Visio形状的Power BI 字段，并将其添加到“ID”部分。

• 在报表画布上，输入Visio图表的URL。如果不确定要使用的 URL，请新打开一个浏览器标签，找到保存在OneDrive forBusiness或 SharePoint Online中的图表，复制该URL，然后将其粘贴到PowerBI报表画布上的“输入文件URL，打开Visio图表”文本框中。

注意: Visio 图表的 URL 字符串必须包含“WopiFrame.aspx”参数。

• 单击“连接”。Visio图表显示在Visio自定义视觉对象中，链接到Power BI数据。

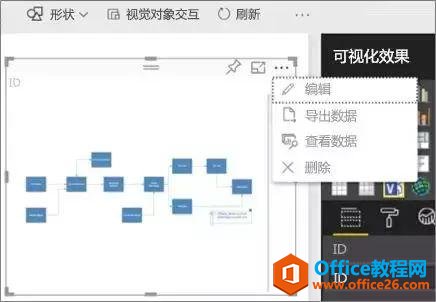

• 若要在“焦点”模式下查看图表，单击Visio自定义视觉对象中的省略号(...) 按钮，然后在菜单中选择“编辑”。

链接

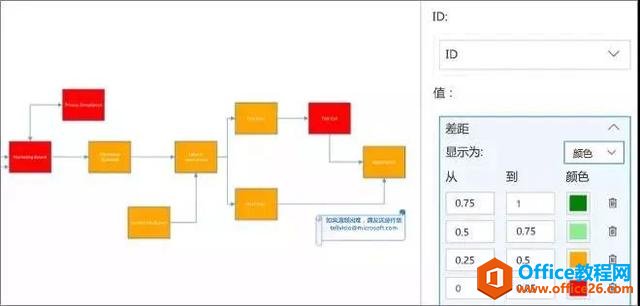

展开Visio自定义视觉对象右侧的映射窗口。Visio 自定义视觉对象读取图表属性或“形状”数据，并使用映射的Power BI ID行自动链接到数据。会应用默认颜色，但用户可使用自定义选项更改颜色。

可先单击未链接的Visio形状，然后单击Power BI行，链接其他图表属性。

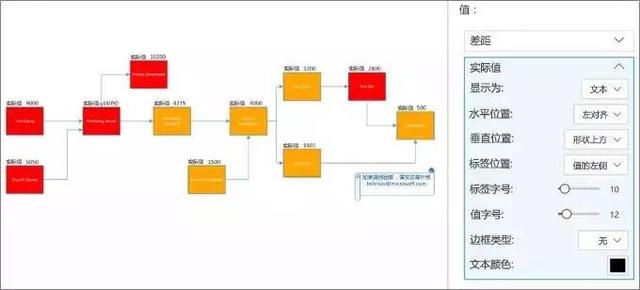

若要在图表上添加其他Power BI列作为颜色或值，请选择Power BI列，然后将其放在 Visio自定义视觉对象的“值”部分。

若要关闭“焦点”模式，请单击“返回报表”。

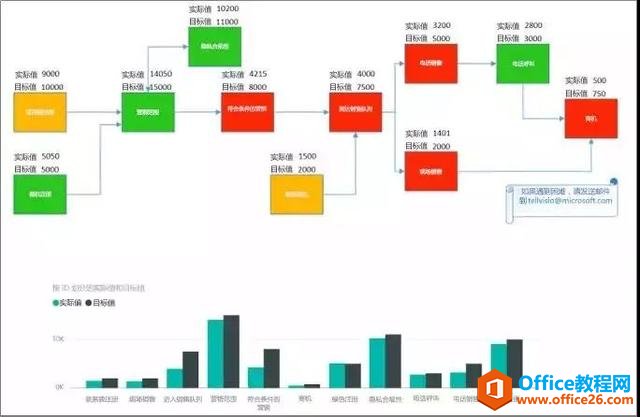

现在可将此报表固定到仪表板，并与团队共享仪表板。

在Power BI中进行筛选时，Visio自定义视觉对象支持双向交互。单击Power BI视觉元素（例如条形图中的条形）可自动缩放 Visio自定义视觉对象。

Power BI 发布到 Web

通过Power BI“发布到 Web”，可在线轻松嵌入互动式Power BI可视化，例如在博客帖子、网站、电子邮件甚至社交媒体中嵌入。Visio可视化支持Power BI的从Power BI发布到Web功能。

要执行此操作，请复制Visio文件的匿名共享URL，方法是转到OneDrive for Business或SharePoint Online，然后单击该Visio文件对应的“共享”。URL字符串将包含“/guestaccess.aspx?docid=”和“authkey=”参数。将此URL 粘贴到Power BI 报表画布上的“输入文件URL以打开Visio图表”文本框（上面的第5 阶段），然后遵循剩余步骤。

改进 Visio 可视化效果的页面加载时间

Visio图表中的形状数量以及这些形状的复杂程度（几何图形、底纹等）会影响PowerBI 中Visio图表的加载时间。为改进页面加载性能，请从Visio图表中删除所有不需要的形状。还可以在“设计”选项卡上将应用的主题设置为“无主题”。

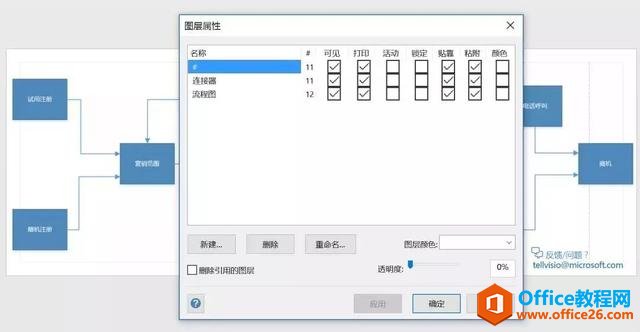

向大型Visio文件中的#图层添加需要映射到Power BI数据中的形状。另一种减少页面加载时间的有效方法是向大型Visio文件中名为#或以#开头的任何图层添加需要映射到Power BI数据的形状。如果图表具有#图层，则只有#图层上的形状可映射到Power BI数据。#图层上的形状数量越少，则页面加载时间越短。

使用#图层这一方法还有其他几个有点：

• 支持复杂图表–如果图表中的形状超过1000个，那么，如果将需要映射到Power BI数据的形状移到#图层，同时#图层上的总形状数量少于1000个，可获得较好的效果。

• 完全保真的视图效果–一些渐变和线条图案不会按预期那样呈现在Visio视觉对象中。如果这些形状不需要映射到Power BI数据，可将其从#图层中省略或删除。Visio视觉对象会将 #图层以外的所有内容以PNG格式呈现，这意味着视觉保真效果会更好。

打开或关闭自动缩放

可通过在可视化效果窗格上将设置选项卡上的“自动缩放”开关设为“开”或“关”，更改选定形状的“自动缩放”设置或在与其他视觉对象交互期间更改该设置。

此预览版的重要注意事项

• Power BI中的Visio自定义视觉对象需要访问你正在处理的Visio图表，这意味着可能会出现登录提示。如果无法通过单一登录身份验证访问Power BI用户登录信息，则尝试查看Power BI 报表的用户可能会看到一则登录提示，提示使用Visio自定义视觉对象进行身份验证。

• 如果在通过Internet Explorer使用 Visio自定义视觉对象时仍然存在身份验证问题，这可能是由于Power BI和SharePoint所在的Internet 安全区域不同。将Power BI域和SharePoint域添加到“Internet 选项”中的相同安全区域，然后再次尝试使用Visio自定义视觉对象。有关详细信息，请参阅更改Internet Explorer 11的安全和隐私设置。

• 删除了从Visio桌面应用程序应用于Visio图表的数据图形，这样Power BI便可应用自己的图形。

• 你可能注意到了，Visio桌面应用程序和Power BI中图表看起来有些不同。当图表的样式、主题和填充模式比较复杂时，就会出现这种情况。

• 不支持具有1000个以上形状的大型图表。

• 添加新形状或删除映射到Power BI数据的形状时，如果生成的报表显示不正确，请尝试重新插入Visio自定义视觉对象并再次映射形状。

• Power BI 报表服务器中不支持Visio自定义视觉对象。

• 如果将值字段设置为“不汇总”，那么单击Power BI视觉对象不会反映Visio视觉对象的任何更改。

• 若要查看Power BI Windows应用中的Visio自定义视觉对象，请将设备升级到最新的Windows创意者更新。

• Visio 自定义视觉对象将只针对1个SharePoint Online服务器（其中Visio文件存储在Power BI移动应用中）工作。

• Visio 视觉对象要求所使用的浏览器允许为 *.sharepoint.com 和*.powerbi.com（或公司的SharePoint和Power BI域）使用第三方cookie。

……
