visio 绘制房屋平面图 案例图文教程

虽然当时知道VISIO，但是并没有用它绘制房屋平面图，而是用它绘制了自来水的水路图。后来随着使用VISIO的次数越来越多，才发现绘制房屋图很简单，并且优势有很多。

第一，容易上手，与office系列有异曲同工之妙。第二，设计虽然可以委托施工设计单位，但是自己也应该有自己的想法。第三，最重要的，你需要自己有一份精确测量的图纸，可以计算出各处的面积、长宽高、体积，这样你可以和装修施工设计单位核对工程量，也就是算账。

1.选择模板。

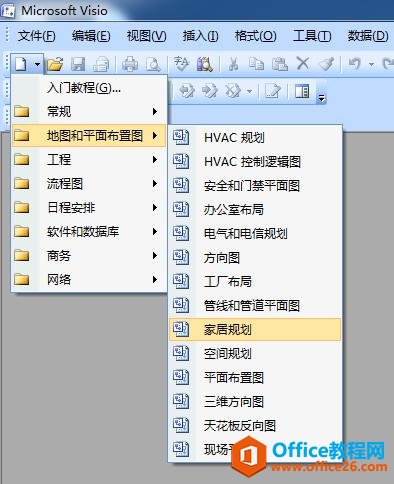

打开软件，点击工具栏新建按钮右侧的向下黑色三角箭头，依次选择“地图和平面布置图”>家居规划。如下图。

2.形状介绍

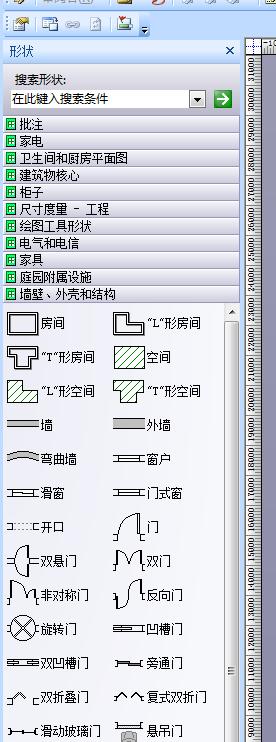

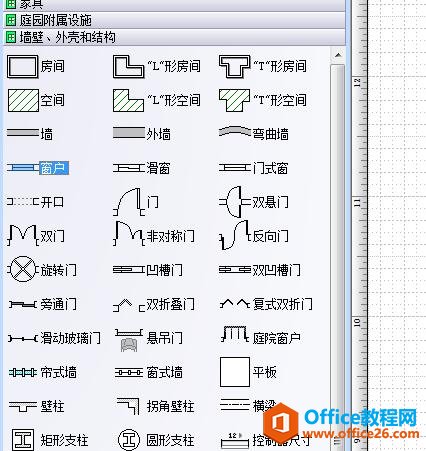

打开模板之后，可以看到在左侧有大量的形状栏，都是与家居设计相关的形状，系统自动进行了分类。涵盖结构到电气。个人感觉对非专业人士差不多够用了。

3.页面设置

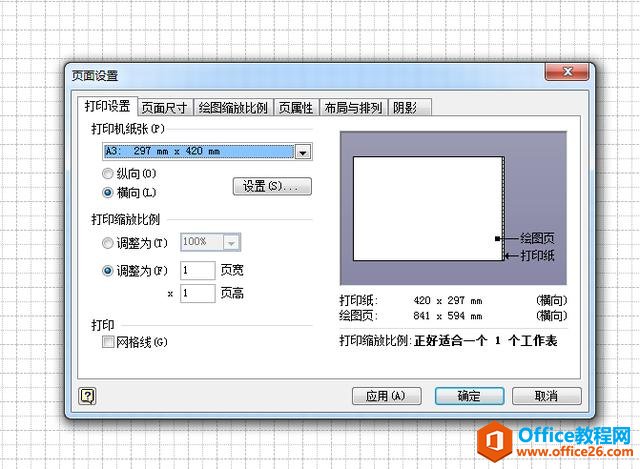

点击文件中的页面设置，在打印设置选项卡选择纸张，想用什么样的纸打印，就设置多大的纸，这里选A3。注意他的尺寸是297mm×420mm。如下图所示。

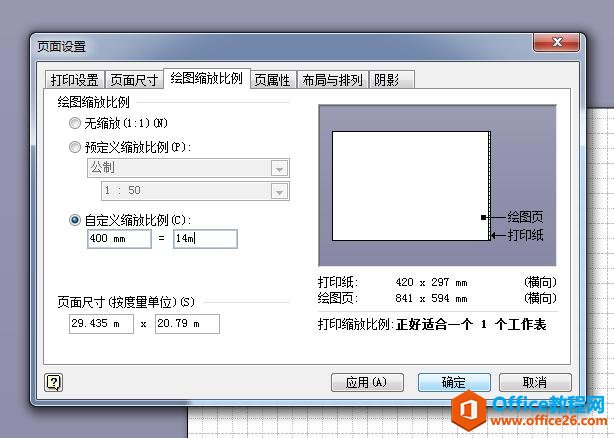

然后点击绘图缩放比例选项卡，这是设置比例尺，以便在图纸上直接展示实际物体的大小，这个是非常实用的功能。

因为A3纸长边是420mm，考虑留有页边距，选取400mm。另外一般房子长边有12—13米长，所以实物长度选取14m。这样，我们点击自定义缩放比例，输入400mm=14m，等号前面是绘图尺寸，后面是实物尺寸，注意填写的单位。

这步很重要，并且在开始就做，一定要设置好，防止出错。这步在另外一篇文章中也强调过。本文最后会给大家展示一个做错的例子。

4.建立房间外墙

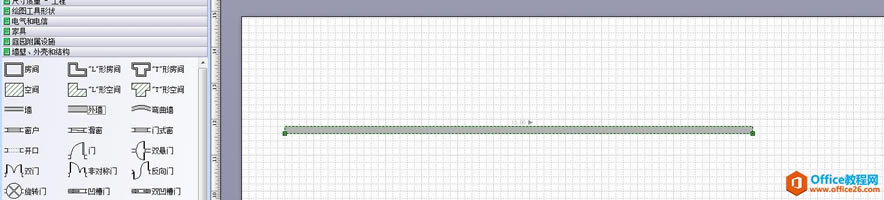

从左侧墙壁、外壳和结构形状栏中直接拖动外墙形状到画布上。如下图。

外墙是拖过来了，但是多长的墙啊？怎么办？怎么调整？

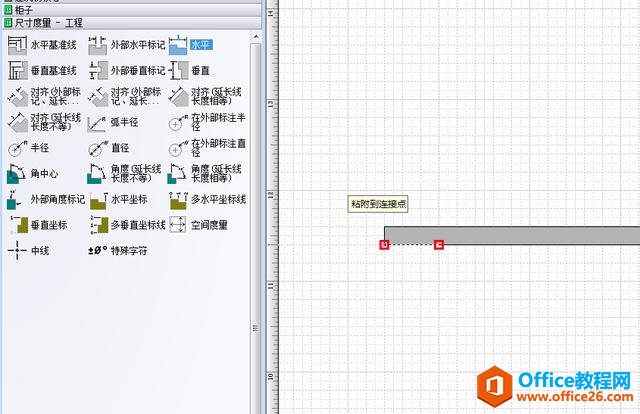

有办法。点击尺寸度量—工程形状栏，拖动水平度量到墙上。注意， 这两个形状上都有连接点，可以实现粘附。当出现下图的红色方框时，表示这两个形状已经实现了粘附，可以松开鼠标左键了。如下图：

粘附好的形状，如下图。放大之后，可以看到尺寸。但是显示在墙上，不方便。可以更改尺寸高度。

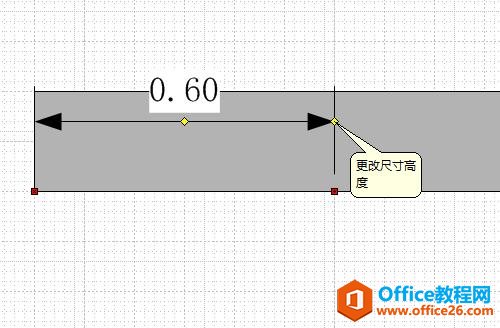

鼠标移动到水平尺寸形状的右侧黄色菱形块上，鼠标变成十字形状，之后按住左键，向上拖动到合适的高度，放开左键。如下图。

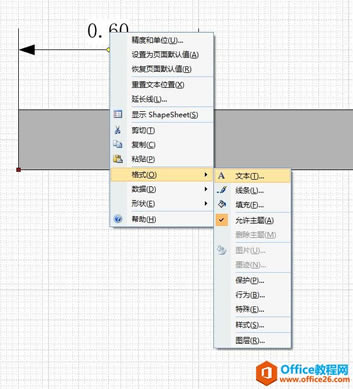

这个显示效果放大看还可以，但是，如果打印出来就小了。可以改变显示文本的格式。右键点击水平尺寸形状，在弹出的右键菜单中选择格式>文本。

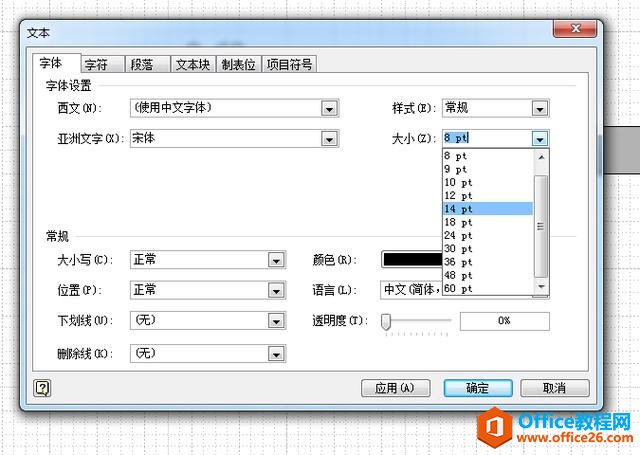

可以看到原来的字体大小是8pt，我们修改为14pt。

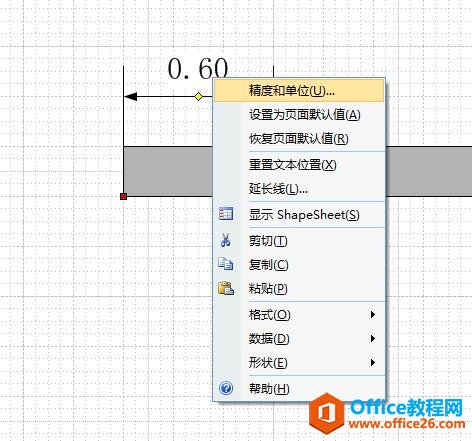

尺寸显示了数据，但是没有单位，同样可以修改。右键形状，选择精度和单位菜单。如下图。

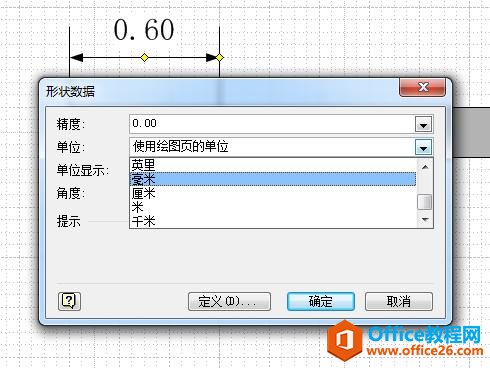

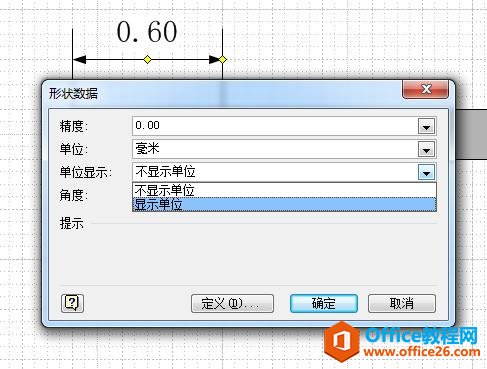

在单位下拉菜单中选择毫米。

在单位显示菜单中选择显示单位。

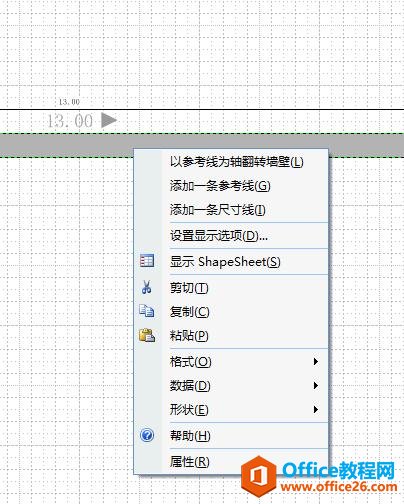

以上是单独设置一个尺寸线，可以灵活调整粘附要测量的物体。还有一种方法，可以直接在实物上添加。右键点击外墙图形，在菜单中单击“添加一条尺寸线”也可以。

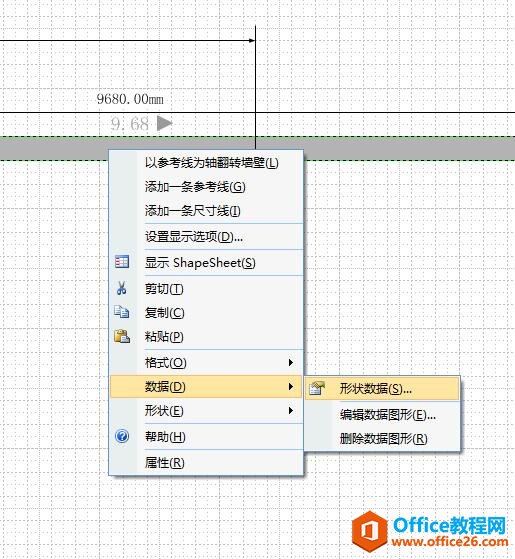

调整外墙长度。除了可以使用鼠标拖拽两端进行调整外墙长度之外，还可以直接设定外墙长度。右键单击外墙，选择数据，然后形状数据。如下图。

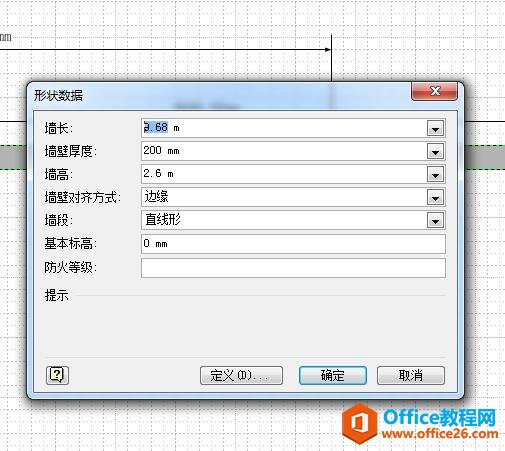

可以看到原始墙的长度是9.68m，墙厚200mm，墙高2.6m。如下图。

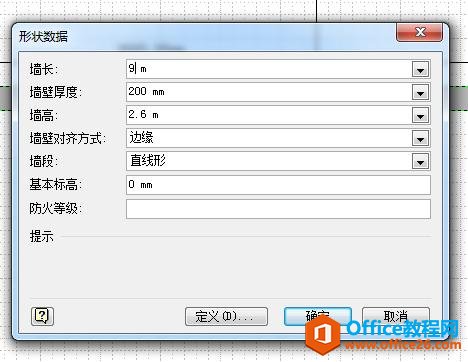

直接将墙的长度修改为9m，如下图。

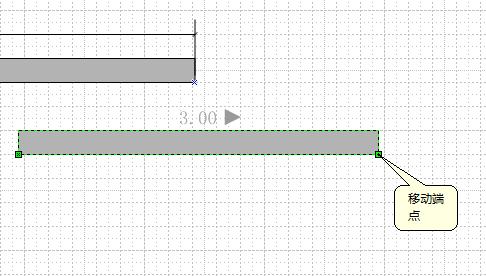

添加垂直墙的方法。可以看到形状栏中没有垂直墙，但是可以通过水平墙旋转的方法实现。先拖动一段水平墙，鼠标放置在端点上，显示可以移动。如下图。

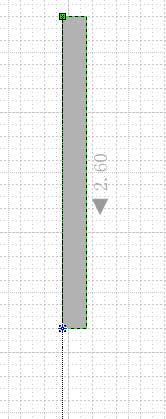

鼠标左键点住端点，然后拖动，旋转，注意图形上系统给出的临时延伸线，一定要与参考线水平，就是墙不要倾斜。如下图。

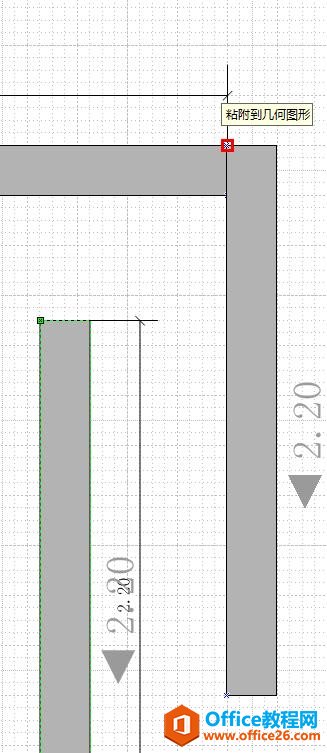

之后拖动垂直墙粘附到水平墙上。

调整水平和垂直墙的长度，与我们实际测量的房间相同，然后，再复制，通过粘附形成一套住房的外墙。

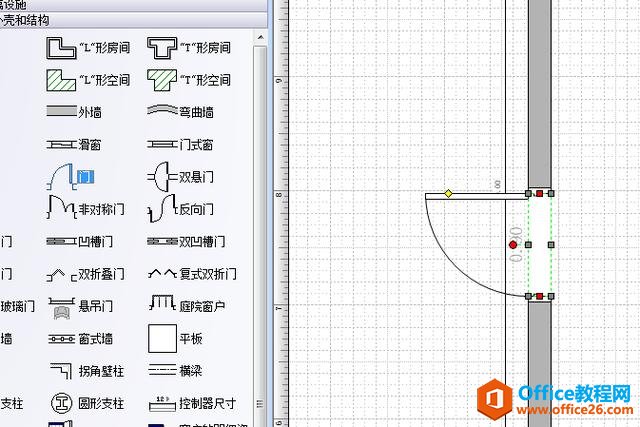

5.安装门。在左侧的形状栏中直接拖动门到右侧的墙上，就可以安装一个门，这个是进户门。如下图。

6.连接点。

这里插一句，关于连接点。图中蓝色的×，就是连接点，无论图放大还是缩小，他都没有变化。可以用来粘附各个物件。

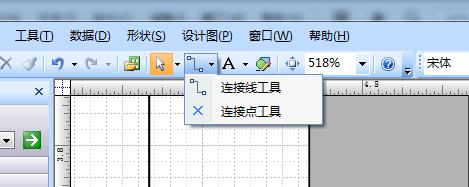

自己可以创建连接点。在工具栏中，鼠标工具旁边就是连接工具，点击下拉箭头，选择连接点工具。这样鼠标就变成连接点了。

可以在实物上添加自己需要的连接点，先按照ctrl键，然后点击鼠标左键，就添加上了。如下图所示。

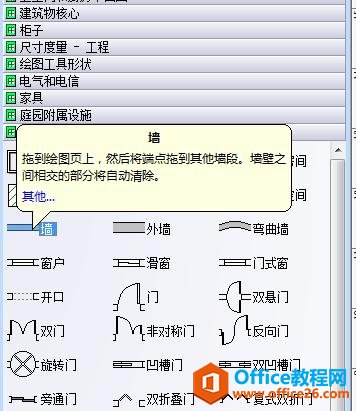

7.添加屋内的墙。直接拖动形状栏中的墙到画布上。按照前面添加外墙、尺寸线和门的方法，按照实际的尺寸和布局画完房屋结构布局。

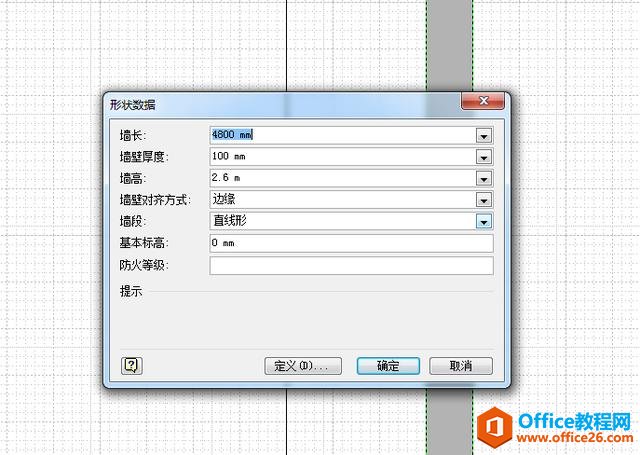

这里需要说明一下，屋内内墙是有厚度的，不像外墙，不好测量。内墙厚度在装修的时候是需要考虑的，所以一定要严格按比例画上。可以右键点击内墙，弹出菜单如下图所示。可以直接修改墙壁厚度。

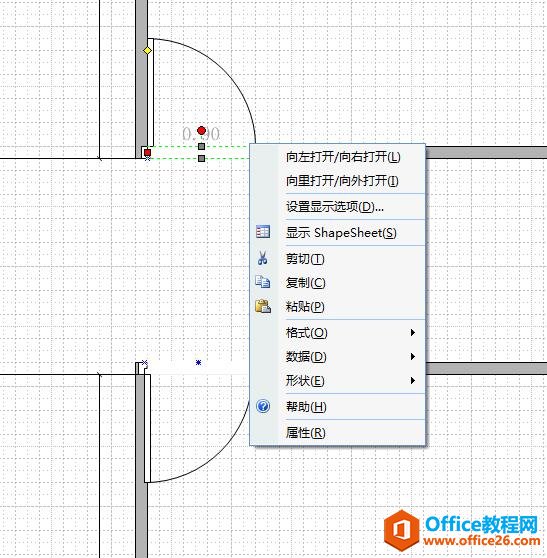

8.添加屋内门。屋内门分为左开、右开、内开、外开，可以右键点击粘附上的门，在菜单上选择打开方式。

9.安装窗户。可以直接将左侧形状栏上的窗户拖动到外墙上。

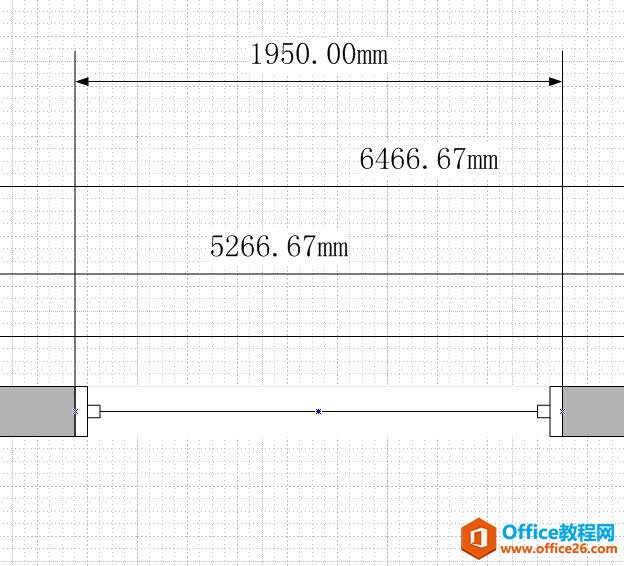

利用尺寸线调整窗户长度。调整到合适长度。如下图。

10.图形整体调整。如果发现整体图形需要调整位置，可以同时按住ctrl+A键，将画布上的图形全选，然后用鼠标左键按住，进行拖动，调整到合适的位置。如下图。

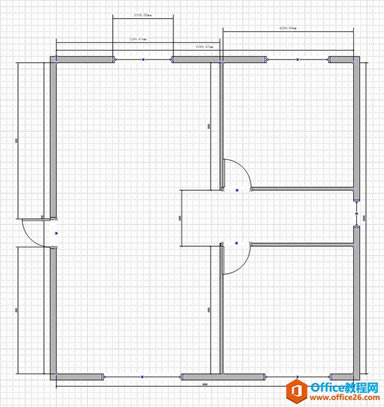

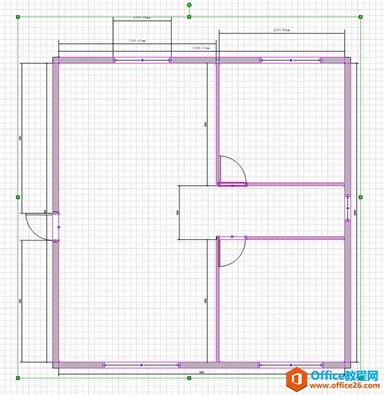

11.最终成稿，如下图所示。因为本人非专业人士，所以成图很多都不见得符合专业标准，这个图就是给自己用，进行自己设计房屋装修用。

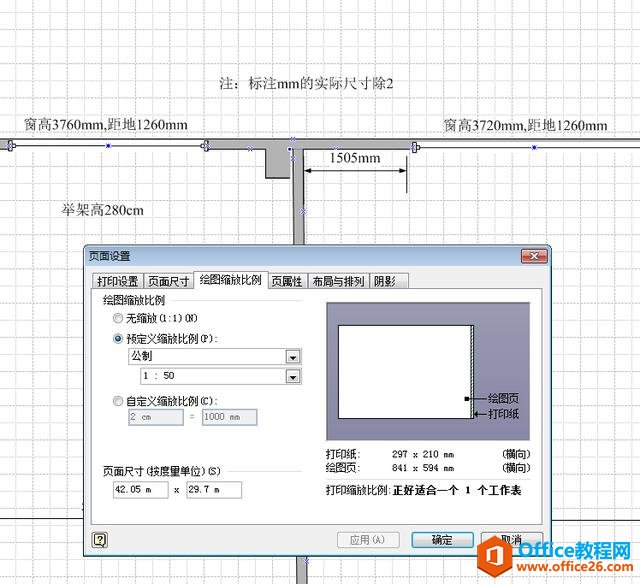

12.错误示例。前面说过，因为没有设置好打印纸张和绘图缩放比例，造成绘图后，尺寸错误，无法打印。如下图。所有尺寸全部比实际扩大一倍，还不好修改，只能重画了。

……
