如何运用 Visio 绘制工艺流程图 案例图文教程
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
?Visio帮助您创建具有专业外观的图表，以便理解、记录和分析信息、数据、系统和过程。
在工程领域，Office Visio可以用于化工、建筑、机械、电气等方面流程图、结构装配图的绘制。其自带丰富的模板，用户也可以自己创建需要的模板来使用
如何通过Office Visio软件绘制化工工艺流程图呢？
1.首先需要利用模具，化工设备模板，用户也可以通过自己创建模具

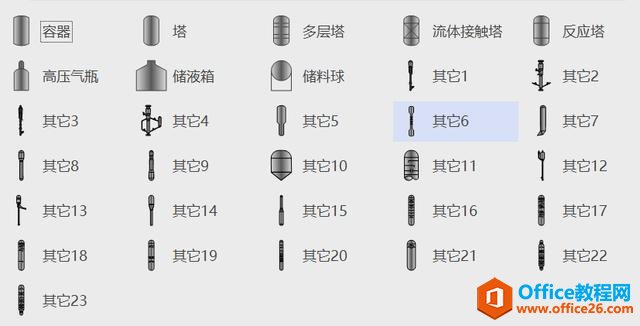

容器

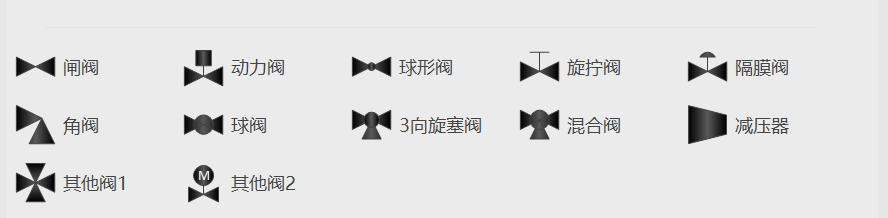

阀门
设备
- 利用工艺管线连接设备，构成工艺流程图

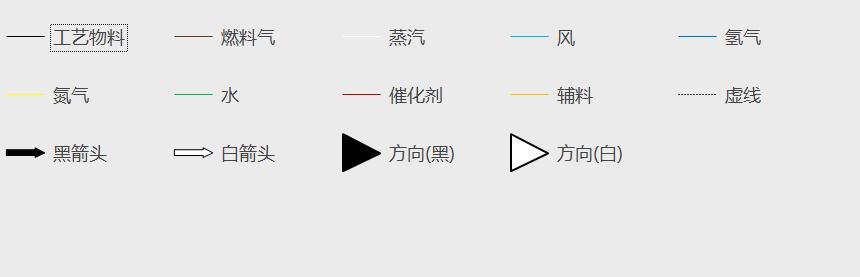

工艺管线图例

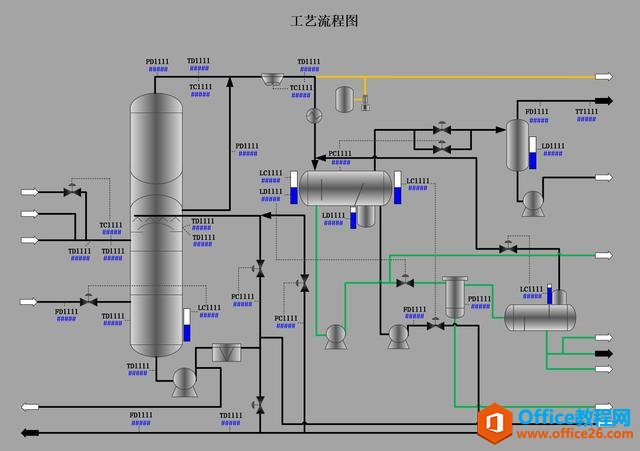

工艺流程图图例
3.绘制过程演示

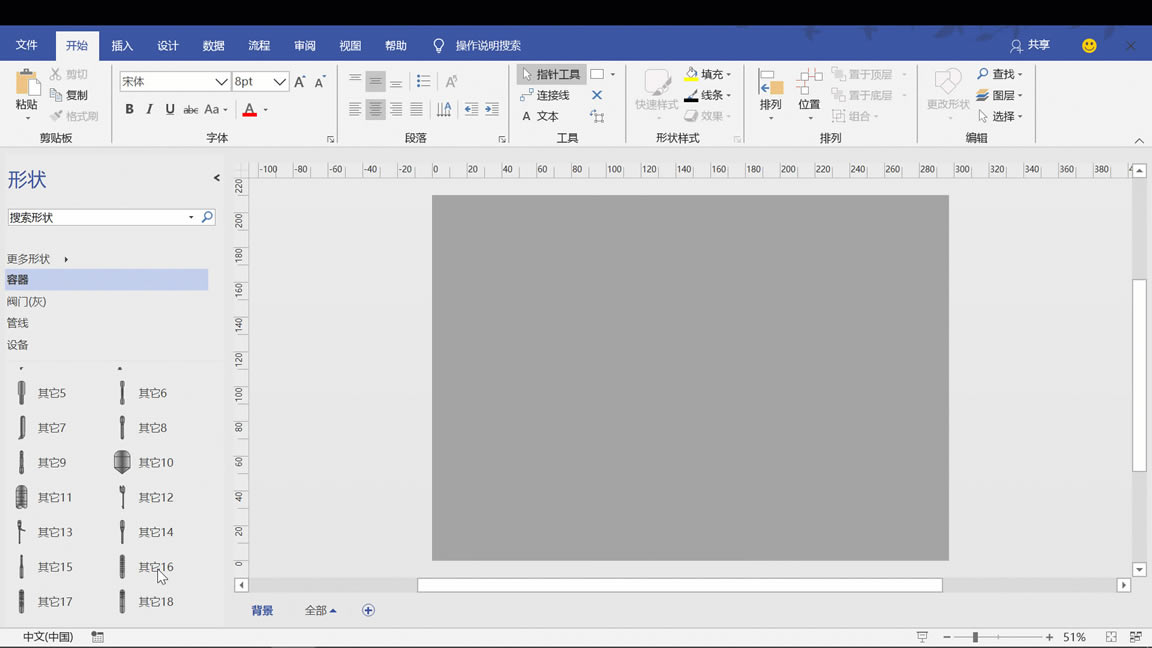

流程图绘制过程演示
最后，大家可以利用大量的模板绘制自己想要的流程图、结构图、示意图等等

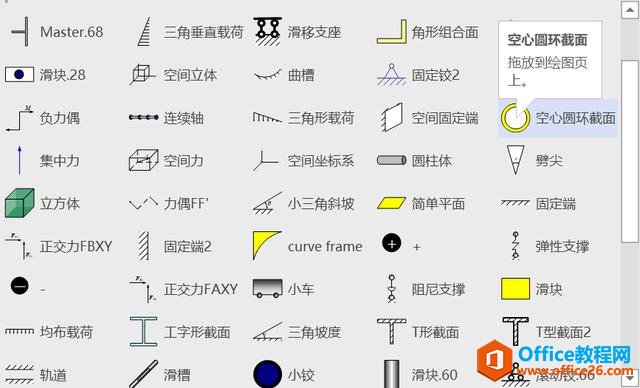

模具

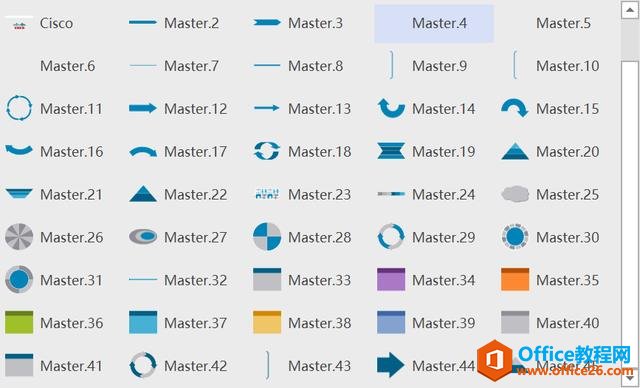

模具
