一、现场绘图概述

现场绘图是指侦查人员运用制图学的原理和方法，借助各种图形、符号和文字说明，对犯罪现场的状况进行平面描绘。现场图是犯罪现场勘查记录的重要组成部分，是现场勘验检查笔录的重要补充，是一项重要的证据材料，必要时可以利用其重建犯罪现场。

二、现场测量

(一)测量设备

常用的测量设备主要有指南针、钢卷尺、皮尺、比例尺、曲线尺、量角器、三角板、圆规等等。室内装修行业常用的便携式激光测距仪也可应用于犯罪现场勘查中。

(二)测量房间尺寸

对于规则的矩形房间，需要测量的参数主要是其长、宽、高以及墙的厚度。如果是不规则形状房间则还要测量每面墙的长度、高度还有相邻墙的夹角。

(三)测量门窗、家具

测量门需要的参数有：类型、门宽、门高、门开的角度等等，窗的参数主要有：类型、窗宽、窗高和窗梁高度。家具则主要是其长、宽、高等几何参数。

(四)测量证据大小、相对位置和方向角度

测量证据本身主要是其长、宽、厚度。若要测量其与现场其他固定物或证据的相对位置，则需要用不同的方法进行测量。常用的方法有：

1.直角坐标法

此法常用于确定室内物品和证据的具体位置，选择毗连的墙作为坐标系，然后测量物品到这个坐标系的垂直距离以确定该物品的方位。

2.基线测量法

此法在两个固定点之间划一条直线作为基线，测量现场物品与该基线间的垂直距离，并从基线两固定点分别测量到垂足的距离。

3.三角测量法

指由两个固定物体到物证之间构成一个三角形，测量物证分别与此两种物体的距离，则可确定物证在现场的位置。

三、Visio绘图基本步骤:

(一)打开“平面布置图”模板

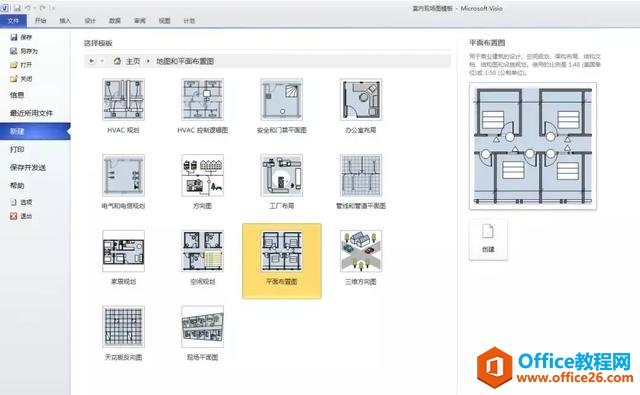

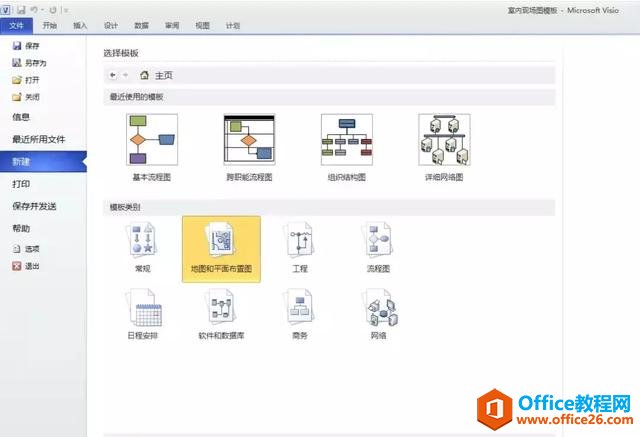

点击“”新建“”-->“地图与平面布置图”

?

然后选择平面布置图，在右侧点击”创建”，进入编辑页面。

?

(二)进行页面设置

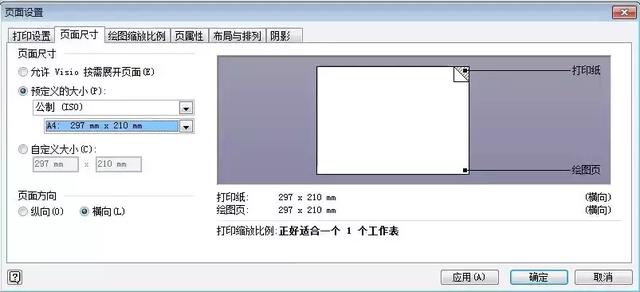

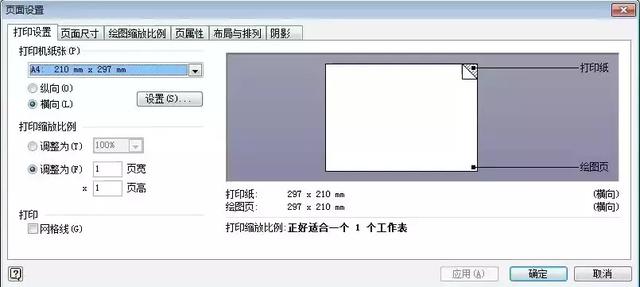

在“设计”选项卡中，按“Shift+F5”，会出现“页面设置对话框”

• 1. 打印设置: A4纸

?

• 2. 页面设置: A4纸

?

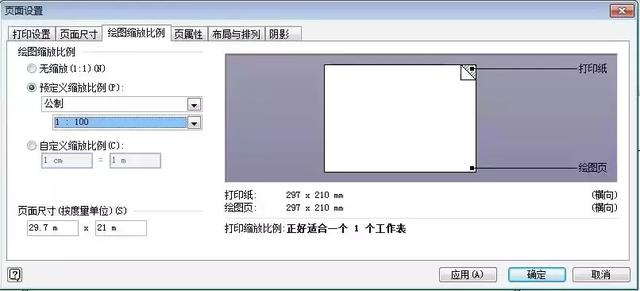

• 3. 绘图缩放比例: 1:100

?

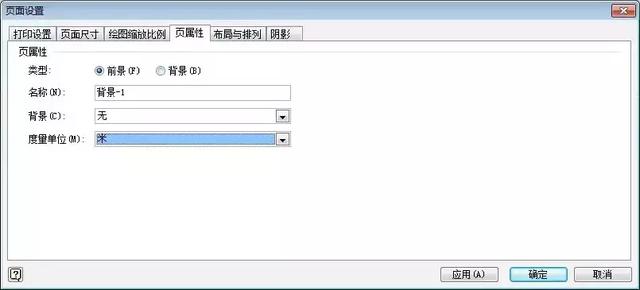

• 4.页属性:度量单位:米

?

(三)设置现场图框

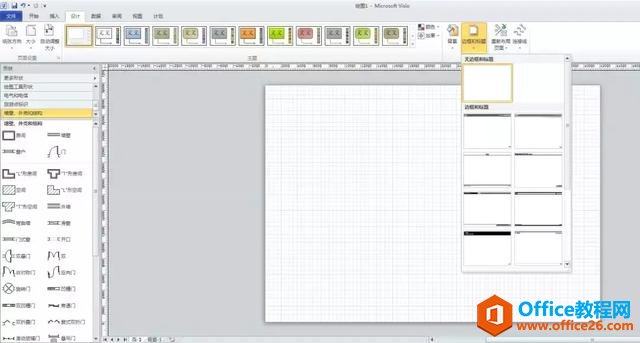

• 1. 在“设计”选项中，“背景”栏的“边框和标题”下拉菜单中，选择“无边框和标题”，下方便出现背景页面。

?

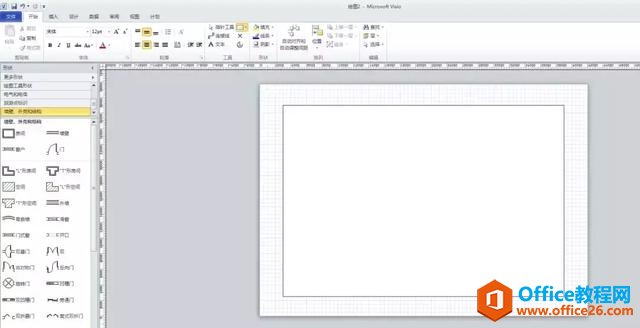

• 2. 在“背景”页面中，选择“开始”菜单中矩形工具，在画布中绘制一个距上下边界2.5米、距左右边界3米的矩形

?

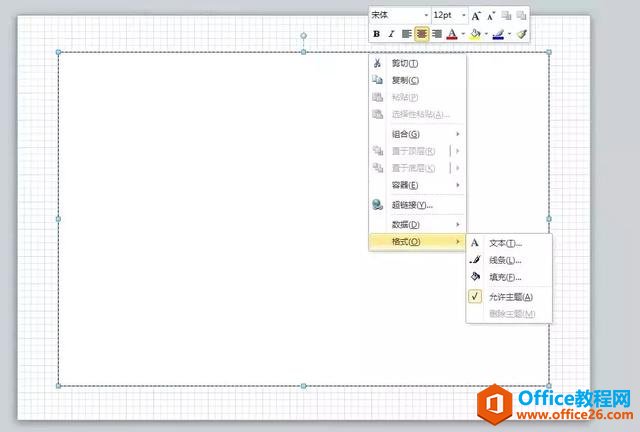

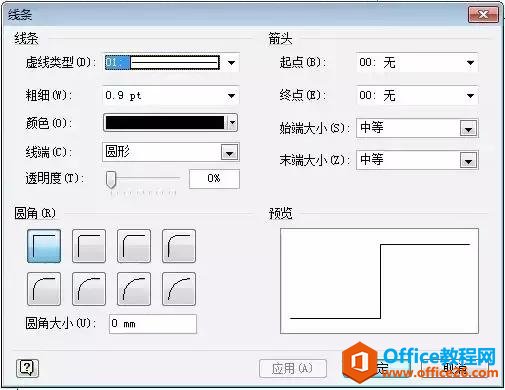

• 3. 右键“格式”，“线条”，将其粗细设置为0.9pt

?

?

(四)绘制房屋结构

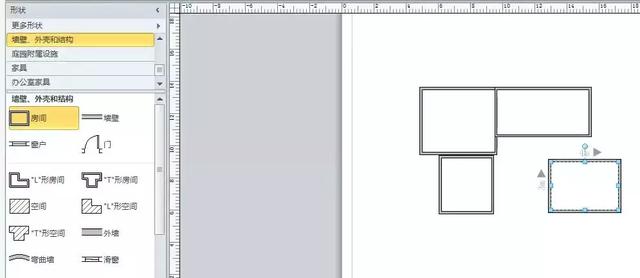

• 1. 利用房间形状构建房屋结构,再添加墙壁；

?

然后，添加按照测量参数添加墙壁，输入准确参数。对墙壁模具可以缩放、旋转。

?

点选墙壁模具时，点击右键，点“数据”-->“形状数据”，可调出参数输入框。对于墙体，输入参数如下所示：

?

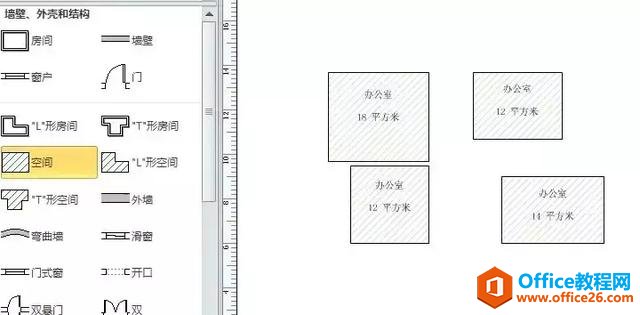

• 2. 利用空间形状拼合出房屋结构，再转化为墙壁;

?

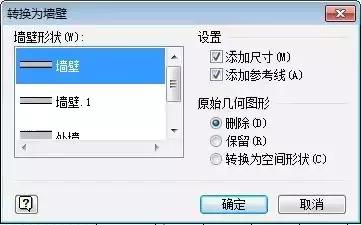

右键可转换为墙壁。

?

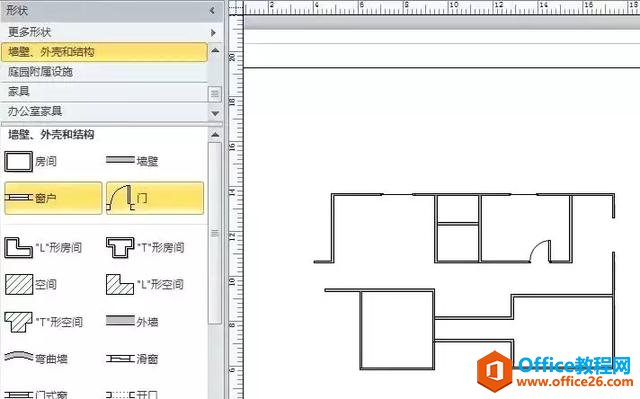

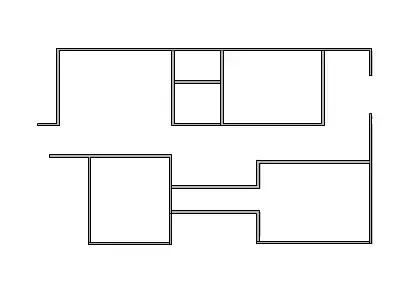

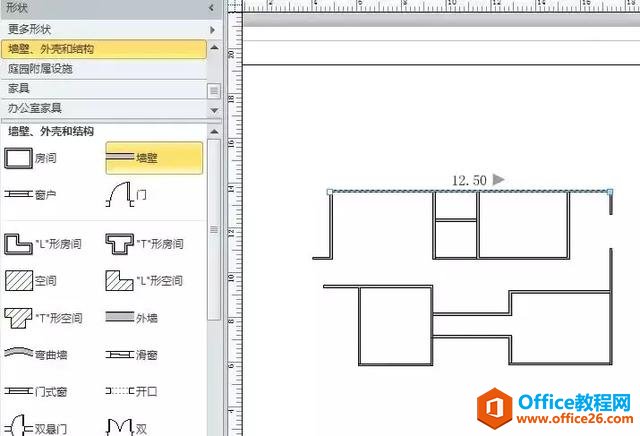

房间墙壁画完，可以增加其他墙壁。墙壁完成图如下所示：

?

(五)绘制门窗，添加家具和家电

接下来，还是在“墙壁、外壳和结构”下拖曳门、窗模具到指定位置，需要在形状数据栏中输入具体测量参数。

?

?

?

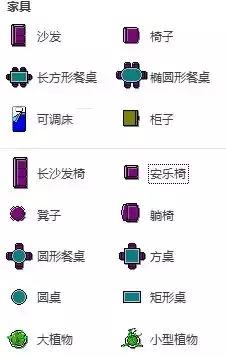

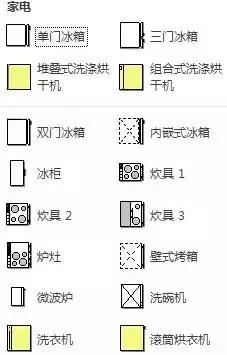

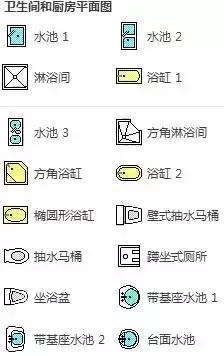

将所有门窗添加好后，就开始添加家具、家电等设施了。这些在软件里都有现成模具。如果没有特定物品模具，则需要另外绘制，或从其他资源库里添加相应模具。以下是室内平面图的模具库展示：

?

?

?

?

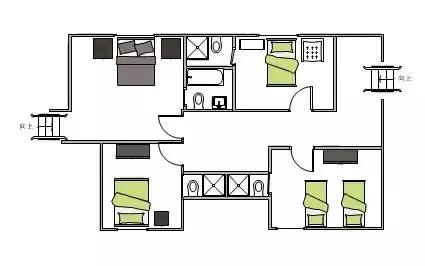

添加了家具后，效果图如下图所示：

?

(六)添加现场绘图专业图例

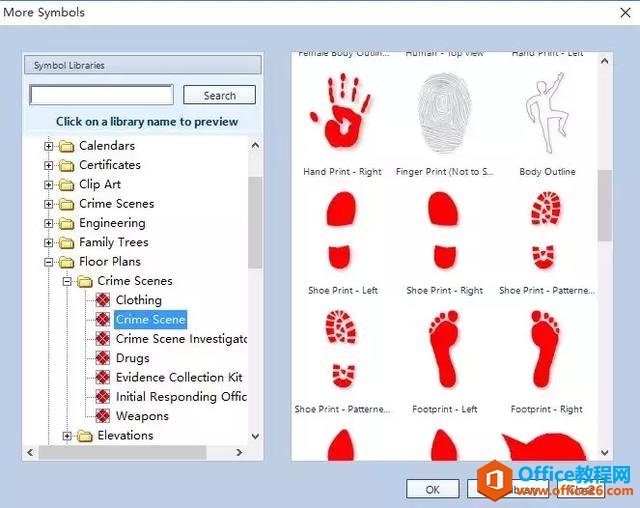

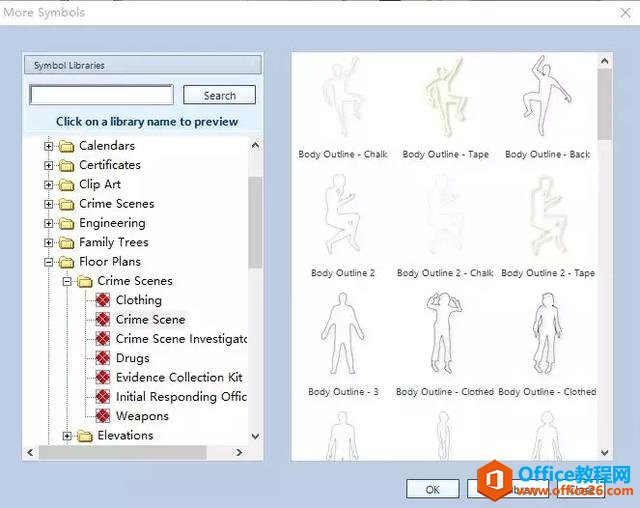

通过以上步骤，犯罪现场的环境基本描绘完毕，但是却没有证据的图示。这在visio模具库中并不存在。所以，专门的证据图例必须另外花时间绘制。不过，在其他专门的现场绘图软件中，已有现成的证据图例库可以导入visio中使用。如smartdraw legal版。里面的现场图模具库也非常多，但也并没有囊括所有情况。但已经内置有衣物库、凶器库、勘查装备库等等，如下图所示：

?

?

各种尸体姿势

?

各种痕迹

英文好的同学也可以用smartdraw画出现场图，不过这些图库却不能直接导入visio，需要稍微转换下。转换方法如下：

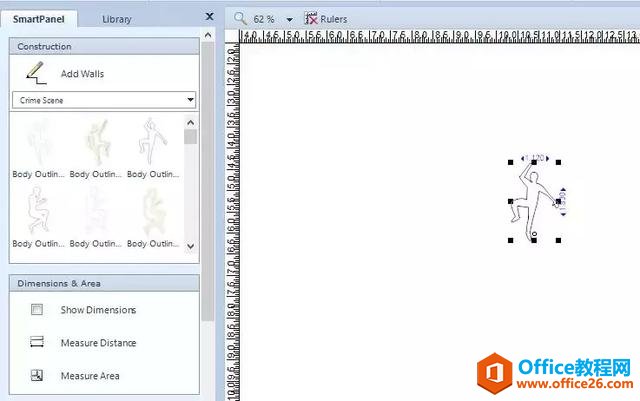

同时打开visio和smartdraw，先将smartdraw图例拖到smardraw绘制界面：

?

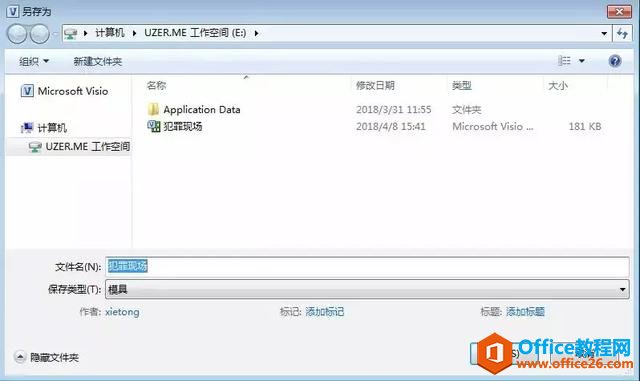

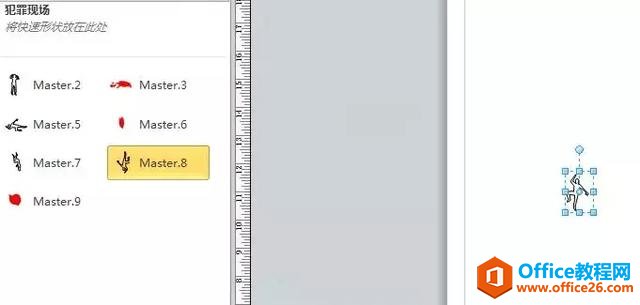

然后将此图例复制粘贴到visio绘图区。在visio模具栏中，选“更多形状”-->"新建形状“，重命名为”犯罪现场“。将图例拖至犯罪现场模具库中就可以变为visio中的模具。然后分别改成中文名，保存为.vssx文件，犯罪现场专用模具库就建好了。

?

?

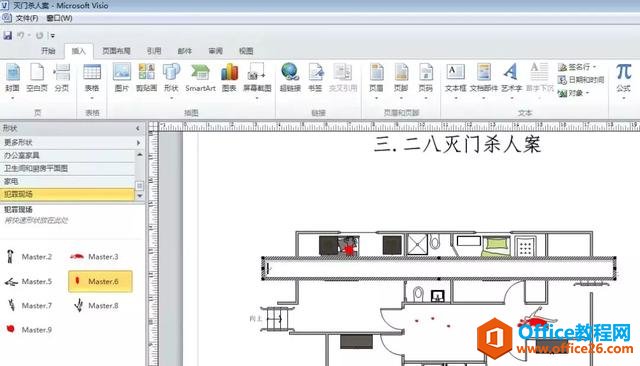

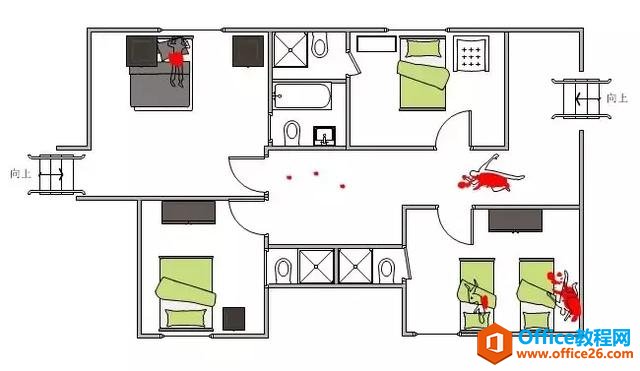

我们以CSI剧集第一季第7集的灭门杀人案为例，将尸体、血迹图例加入现场图中，最终效果如下所示。

?

(七)用文字工具添加标题

在开始菜单中，工具栏里选择”文本“，则可在图中建立文本框，输入标题文字。

?

(八)添加案件信息表和图例

加入表格，一般是插入Word对象来解决。开始-->工具里选指针工具，然后点开插入-->对象，在”插入对象“对话框里，拖动选项杆，找到Microsoft文档，点确定，就建好了一个word输入区域。在该区域里，可以实现任何word的任何命令，word的命令菜单也嵌入了visio中。

?

?

?

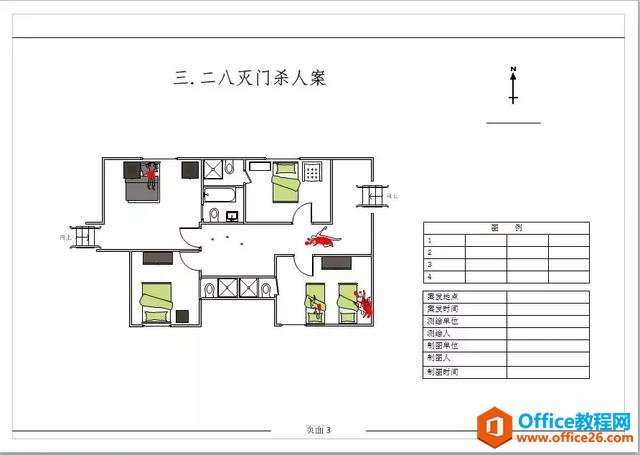

这时将word的文本区域拖至图例和案件信息表的位置，在”插入“中选择”图表“开始绘制表格。这和在word中编辑表格一模一样。最后加入指北针和比例尺，一份现场图就做好了。当然，更专业点的图上的信息还会更多，这里只是对visio作图做个一般介绍。最终效果图如下所示：

?

四、讨论

由上述的绘图流程来看，visio作图的习惯和手工绘图比较相似，而且相对于autocad来说，更易于掌握。但是对于犯罪现场绘图来说，现成的模具少，需要使用者自己建立。好在近年来犯罪现场绘图方面的软件越来越多，模具资源也不断丰富，使得现场绘图越来越便捷。另外，visio还可以把现场图格式保存为模板，下次作图可以直接在模板上修改，而不用新建很多文本区或表格区，因此掌握越多的模板和模具，是在绘制现场图之外所要去做的基础工作。

五、结论

应用Visio绘图，高效、简便。不过要更好地制作专业图的话，还需积累模板和模具库，才能应对各种情况。后期要注意模板模具库的收集和建设。

参考文献

1. 闫志伟，王树峰主编,犯罪现场制图实训指导[M],北京大学出版社，2016年9月第一版
2. 田素诚：用Visio2007绘制现场平面图[J],警察技术，2010（6）

……
