如何运用 Visio 2013 画 绘制状态转换图
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。

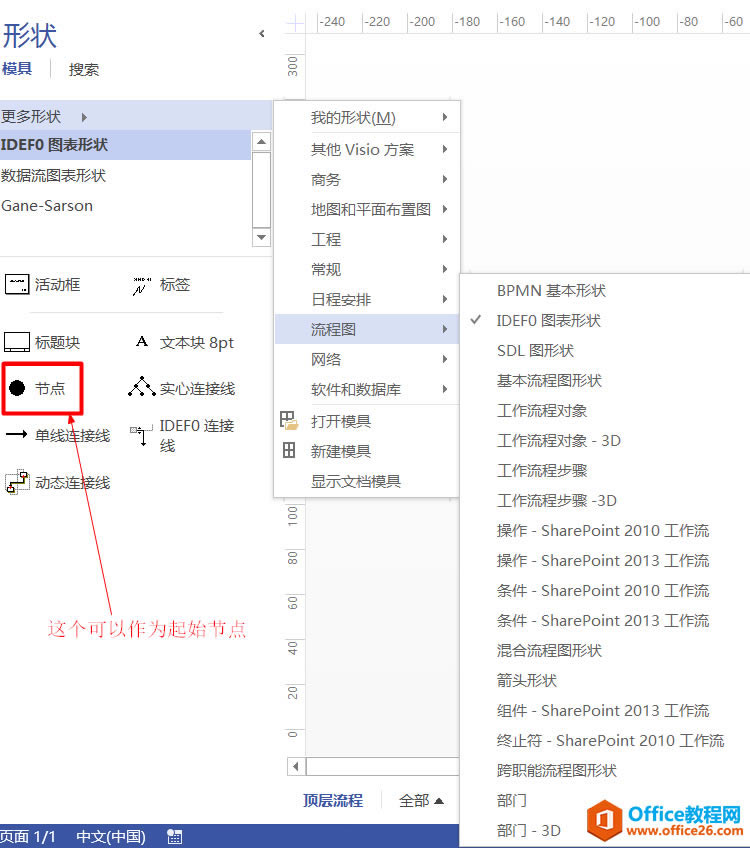

今天突然需要用Visio画状态转换图了……首先声明，用简单图形来画不难，必应可以搜到那种方法，这里不赘述。下面我说说我的办法，首先，状态转换图需要圆角矩形、实心圆、同心圆、箭头。经过一番寻找，在更多图形中找到了下面三个需要的东西。

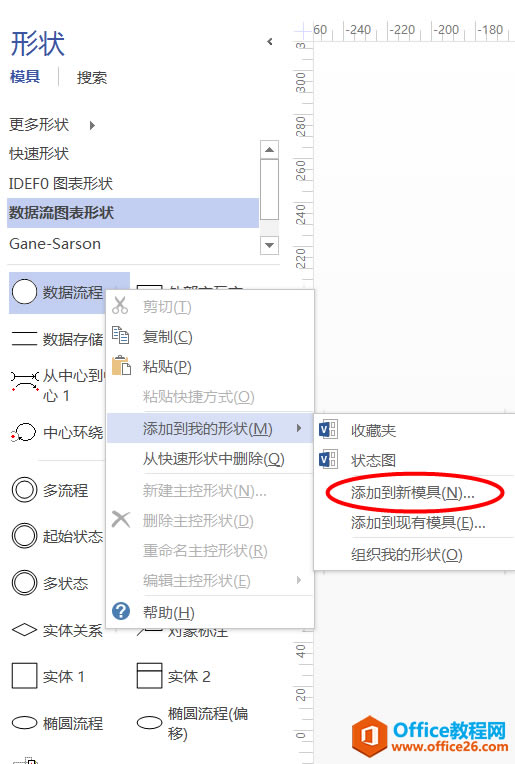

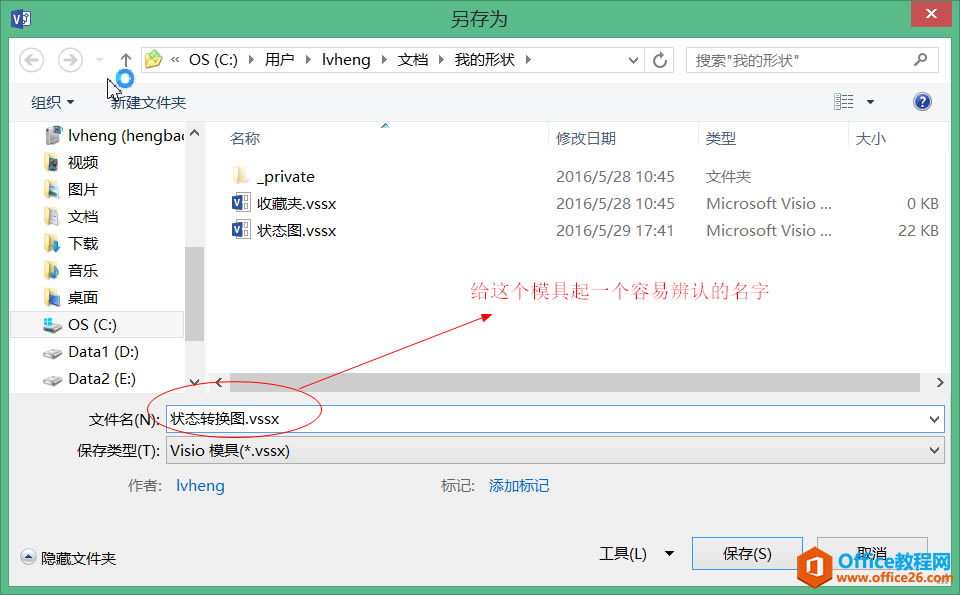

按理说现在所有需要的图形都找到了，该结束了，但是总这样不行呀，总不能每次要画这个图了就打开这三个宝贝吧！我们需要新建自己的模具来解决这个问题。

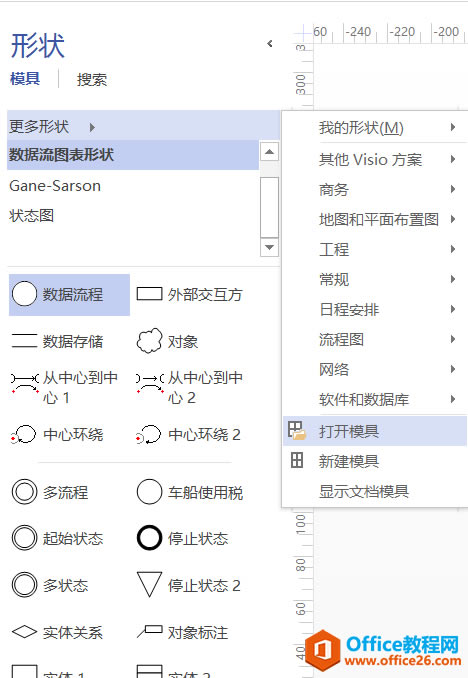

下面，在我们的工程打开我们的模具

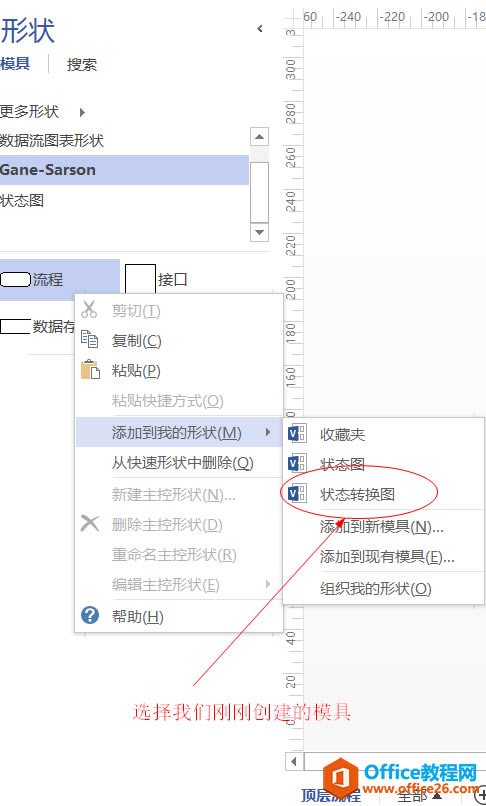

把我们需要的其它图形添加到我们的图形中就可以了。

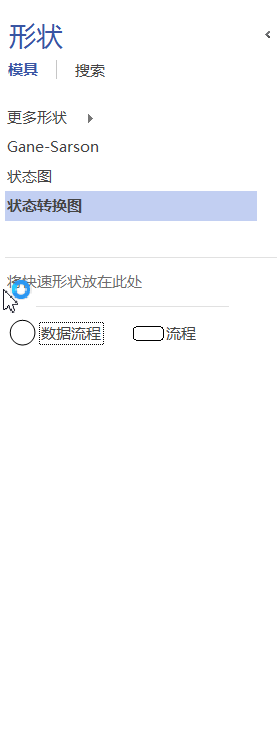

我们可以看到，每添加一次，我们的图形中就会增加一个我们所需要的形状。
成果图：
当然了，到这一步还是没有做完。我们可以弄得更好一点，把我们需要的东西规范化。

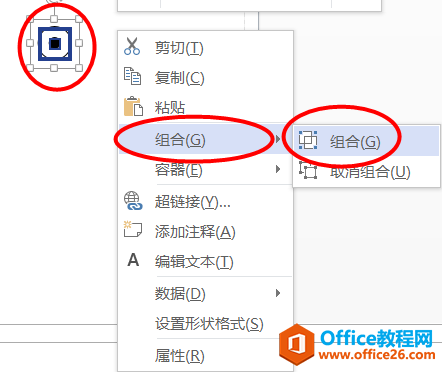

按出Ctrl，点击已经同心的实心圆和空心圆，选择

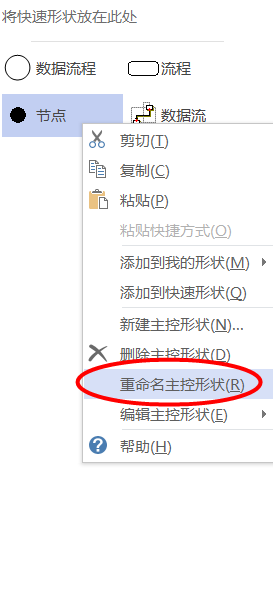

组合之后，我们可以通过拖拽到左边模具里面，进行重命名等整理，结果如图：
下面分享一下我写好的模具，不愿意一步一步跟着做的，直接down这里：
?
https://yunpan.cn/cS7qeD6qRg4Fq 访问密码 6167
现在画图就比较爽了，当然了，如果有一些图Visio画很艰难（比如初始类图），可以选择“亿图”（Edraw）这个神器。是的，我是亿图的脑残粉，哈哈！
?
另外，温馨提示：如果需要导出图片，可以把字体调大、加粗、图形线宽调大，这样看起来会好看一些。
