Visio 2013 设计E-R图与数据库模型图 案例图文教程
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
一、设计E-R图
?
1.新建“空白绘图”
?
注：不一定非得是“空白绘图”，任意选择一个类型的模型图即可，我们进去再具体选择。

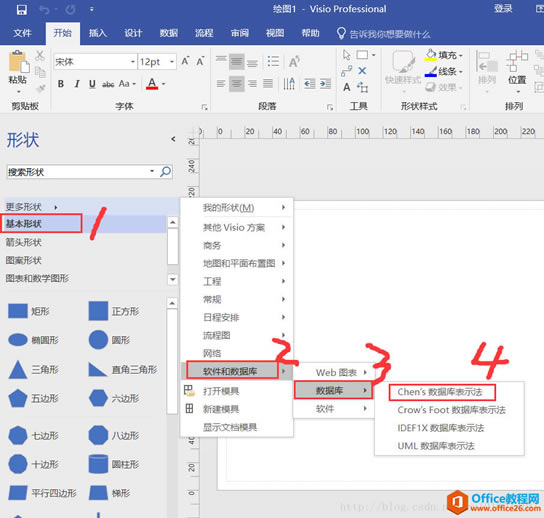

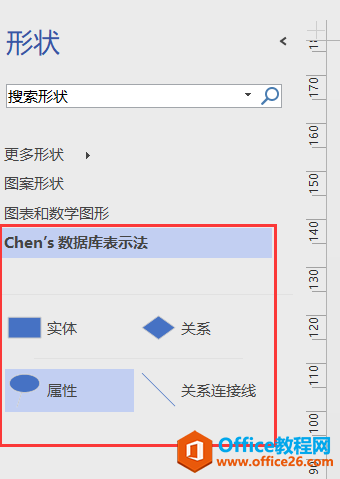

2.选择左侧“更多形状”… 选择“chen’s数据库表示法”，左侧出现对应图形
?
3.绘制E-R图
?
这里以最简图书管理系统为例，其E-R图如下：

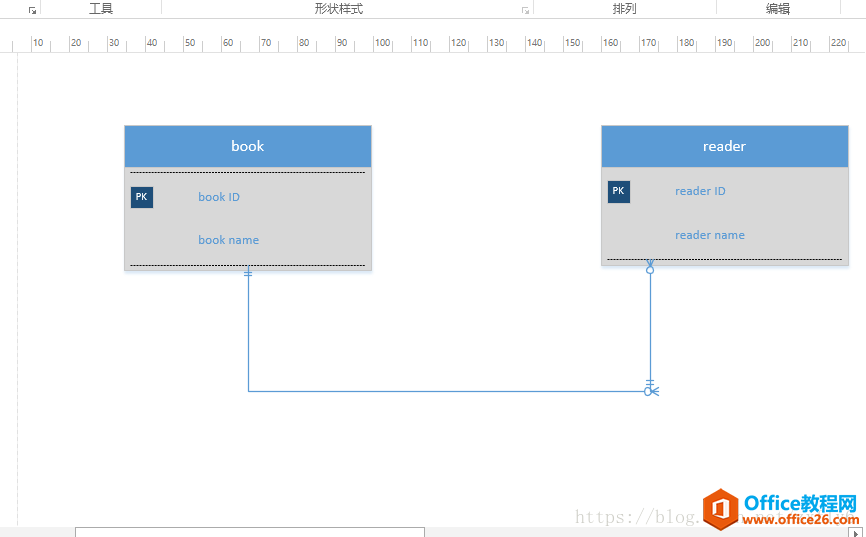

二、将上述E-R图转为数据库模型图
?
1.新建“空白绘图”
?
注：不一定非得是“空白绘图”，任意选择一个类型的模型图即可，我们进去再具体选择。

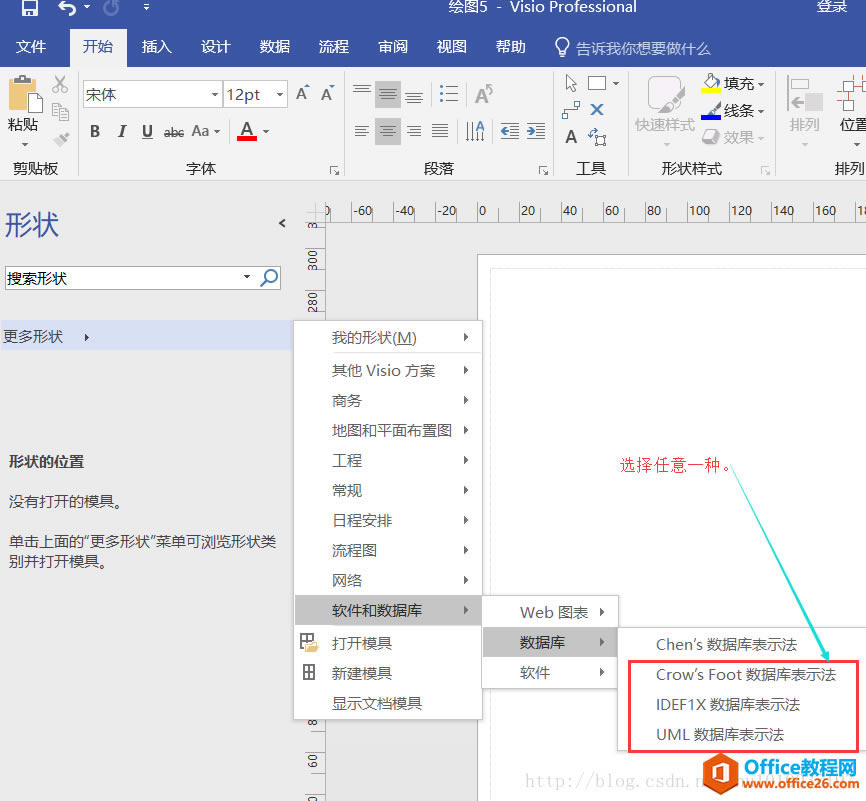

2.选择左侧“更多形状”… 选择“Crow’s Foot数据库表示法”或“IDEF1X数据库表示法”或“UML数据库表示法”中的一种，根据自己的选择，区别不大，左侧出现对应的图形
?
