如何使用 Visio 2016进行几何图形的布尔运算
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
?在使用Visio的过程中，经常会遇到需要将几个简单的几何体组合成一个复杂图形的情况，Visio2016的开发工具形状设计里面有“联合”、“组合”、“拆分”和“剪除”等一系列操作命令，简单的图形根据每个命令的功能介绍基本可以实现。

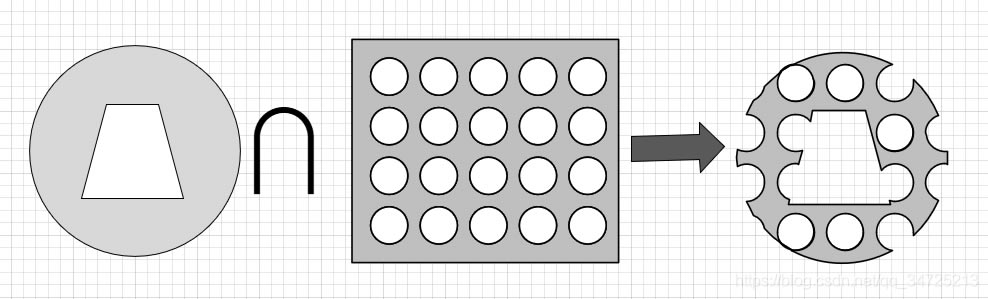

这里主要讲解一个我自己对两个图形进行布尔交运算，保留重合部分的问题的操作方法(可能有更好的方法，我不知道，这个方法只是能实现功能，不保证高效)。
过程如下：

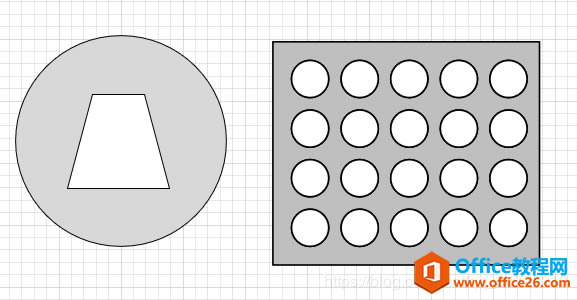

1.分别通过基本形状，建立两个几何图形(建立过程略过)
2.将两个图形分别组合，分别形成一个固定的图形。
操作步骤：按住鼠标左键拖拽(或者Ctrl+左键点选)全选图形，选择菜单栏“开发工具”-“组合”，分别将多个简单结构组合为一个完整几何图形。
3.将两个图形按需要移动到相应位置，进行布尔交运算
操作步骤：

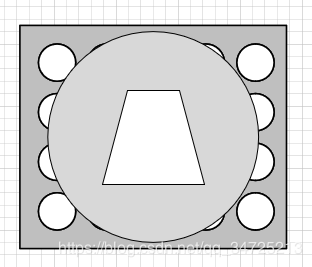

(1)移动图形到对应位置
(2)全选整个图形，进行拆分操作：形状设计-操作-拆分
(3)给上面图层设置阴影填充，并使用delete手动删去不需要的部分，即可得到相交后的图形。
设置填充
删除多余部分
感觉这个方法不太方便，而且原理上不太对，提出来只是作为一个实践参考(理论不对，但是可以实现自己想要的功能)，后面有找到问题所在或者有新的理解再补充。
