运用Visio转换成pdf图形时的注意事项
我们在写毕业论文的时候，通常会画一些流程图之类的图形，这类图形通常需要手工绘制，而不是像数据分析图之类的，有现成的数据分析软件R、Python等可供自动绘制。我经常采用的手工绘制软件就有Visio。今天我要讲一讲利用Visio将画好的流程图转换成eps或者pdf格式时出现的陷阱。
1 忘记选中当前页面
?
当你画好图后，你也许会迫不及待地点击转换按钮，直接转换成pdf或eps格式，殊不知你讲整个Visio环境下的图都转换了，造成最后的图形文件比较大，而插入到LATEXLATEX中后，运行结果又往往显示为你需要的那张图片，从而该错误就被隐藏了。
1.1 错误做法
?

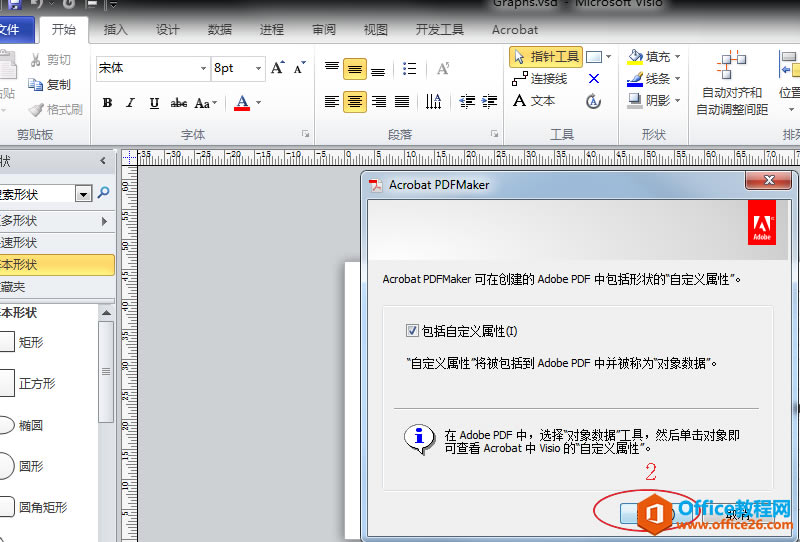

下面截图描述的转换流程会将整个Visio环境下的图形转换过去。
利用Visio转换成pdf图形时的注意事项1
利用Visio转换成pdf图形时的注意事项2
1.2 正确做法

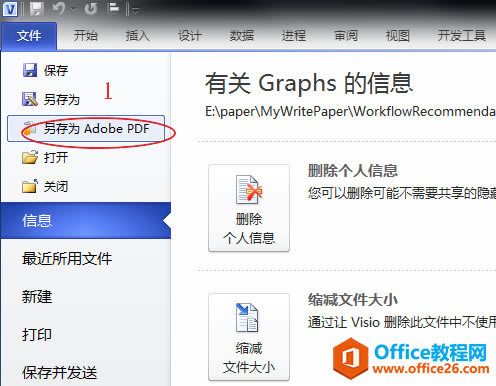

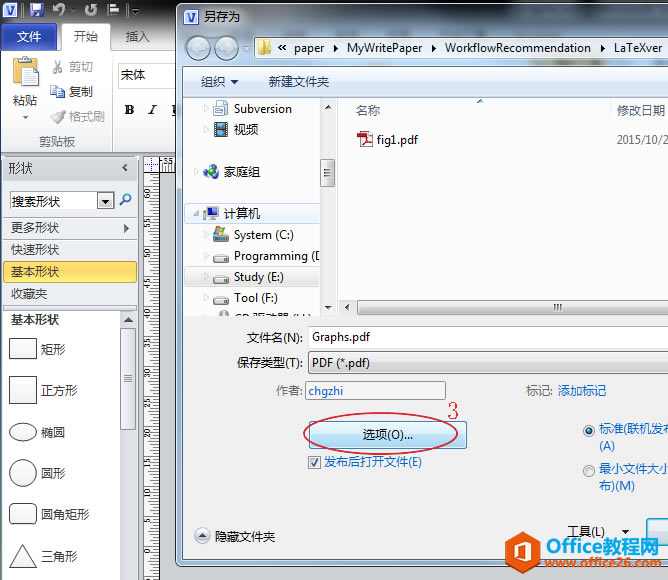

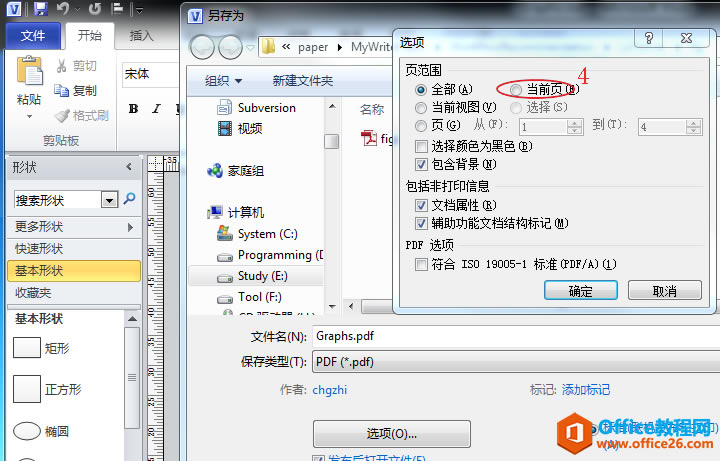

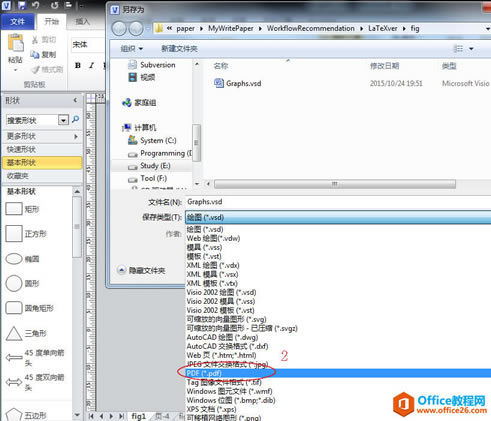

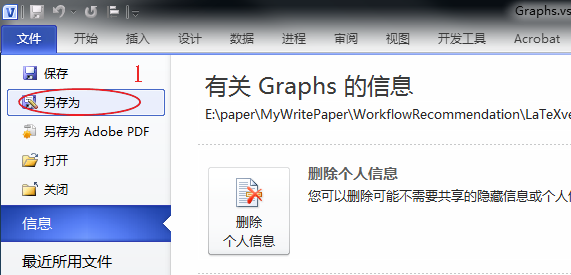

下面截图描述的流程是转换图片格式的正确做法：
利用Visio转换成pdf图形时的注意事项3
利用Visio转换成pdf图形时的注意事项4
利用Visio转换成pdf图形时的注意事项5
利用Visio转换成pdf图形时的注意事项6
?
对于我画的图的情况，正确做法转换后的文件大小为19k，而上面错误做法转换后的文件大小为270k，两者相差的太多了。
2 使用Adobe acrobat进一步编辑图片带来的陷阱
我发现上面正确做法转换成的pdf图形上、下、左、右有些空白，想把它们去除。于是，我利用Adobe acrobat软件进一步编辑，将空白部分裁剪 (Crop)掉，却发现最后文件变为23k了，在LATEXLATEX运行得到的结果也变差了。我不知道为什么会出现这种状况，可能
是我的acrobat版本的问题吧。
我也在探索有什么更好的软件，能够更好的画流程图，支持矢量图形间的各种格式的转换。可能我对Visio的使用还是不太了解，虽然功能强大，总感觉缺点什么。
那么，从Visio转换过来后，就最好不要用acrobat进一步编辑了。
上面讲解的情况，对转换成eps文件也适用。对eps文件，上面的Visio环境下所有图片都转换过去的陷阱更隐蔽，如果你没有很好的eps文件浏览软件的话。还是要好好探索好的流程图绘制软件。
