Visio绘制时序图

一、概述

1.1、什么时候使用

　　当编码的时候，知道有的用例的业务逻辑按照比较确定的时间先后顺序进行展开。这时候，我们就需要知道我们设计的系统中的不同类之间传递消息（可以认为是不同对象函数间的调用）要按照怎么样的顺序、传递什么消息、返回什么消息。这时候用时序图是最好不过的了。

1.2、时序图的定义：

? ? ? ? ??时序图是描述消息时间顺序的交互图。在图形上，时序图是一张表，其中显示的对象沿横轴排列，从左到右分布在图的顶部；而消息则沿纵轴按时间顺序排序。创建时序图时，以能够使图尽量简洁为依据布局。

二、使用

2.1、Visio建立时序图

　　新建→软件和数据库→UML模型图

2.2、常见符号及含义　　

　　1、对象：表示系统的参与者或者任何有效的系统对象。
　　2、生命线：相当于一个时间线，表示对象在一段时间内的存在时间，而且从时序图的顶部一直延伸至底部，长度取决于交互的时间。
　　3、消息：是用来表示一个对象向其他一个或者多个对象发送信号，或者由一个对象调用另外一个对象的操作。
　　4、激活：表示的是一个对象直接或者通过从属操作而完成操作的过程。在时序图中一般激活符号的顶端与激活时间对齐，低端与完成时间对齐，被执行的操作则用文字进行标识。　　
　　5、注释：是用来对UML实体进行文字描述的。
　　6、约束：表示的是当为对象交互建模时，有时候必须满足一个条件，消息才会传递给对象。
　　7、用户：即系统角色，可以是人、其他系统或者子系统。
　　8、链接到自己：显示对象可以调用自己的属性。
　　9、通信：表示创建对象之间的通信路径。
　　10、包：在UML中，一个包直接对应的是一个Java中的包，是一种常规用途的组合机制。

2.3、时序图步骤　　

　　1、确定交互过程的上下文；
　　2、识别参与过程的交互对象；
　　3、为每个对象设置生命线；
　　4、从初始消息开始，依次画出随后消息；
　　5、考虑消息的嵌套，标示消息发生时的时间点，则采用FOC（focus of control）；
　　6、说明时间约束的地点。

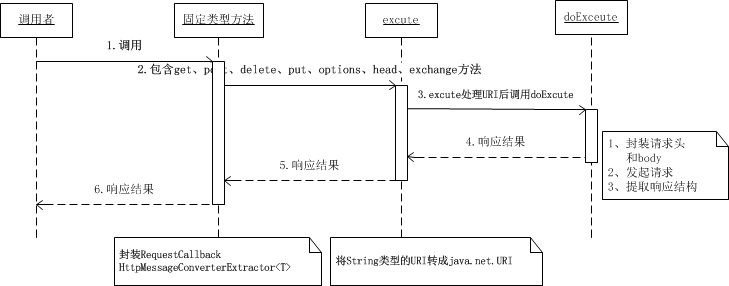

2.4、示例【RestTemplate调用请求过程】

……
