Visio画用例模型图竟然没有include关系
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
由于电脑上没有安装Rose，因此决定用visio来画UML中的用例模型图，在绘制的时候，却发现里边竟然没有表示用例与用例之间的include关系的箭头，很郁闷。开始以为是我自己对visio使用不熟悉，于是仔细找了下，也没有找到，问问同事，他们很少用visio,网上
一查，原来visio确实没有此功能，不知道微软为何将此关系去掉。
?
没办法，只能想想其他办法，发现一种投机取巧的方法：
?
1. 随便用一个箭头先画出关系。比如用extend箭头。
?

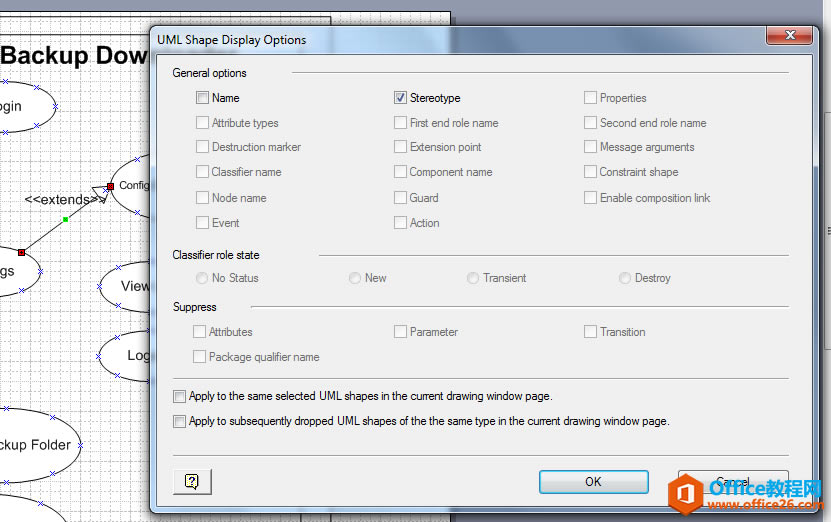

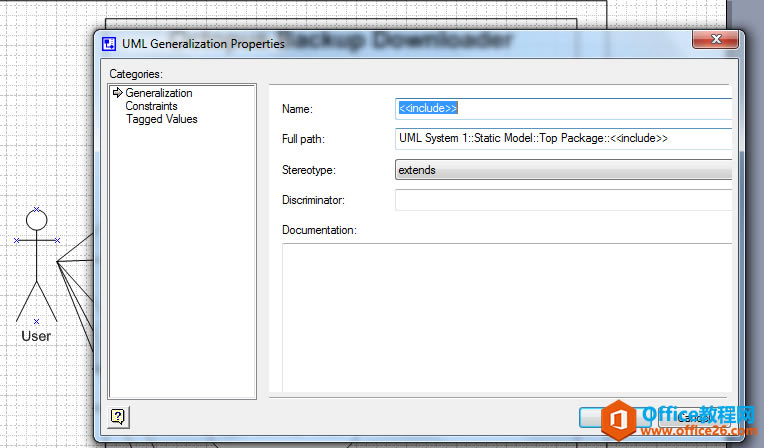

2.双击绘制的extend箭头，在弹出的对话框中将其名称修改为 3.右键单击extend箭头，选择“形状显示选项“，在弹出的对话框中去掉构造器，勾选名称。 OK,include关系就画好了。但是总体来说，还是不方便。这里顺便介绍下另外一个UML工具，starUML这个工具外观看起来像rational rose,而且画出来的图的效果也跟rose画出来差不多，只是功能上没有rose强大，但它的优点是安装方便，1分钟不到就装好了，而且略懂UML的一看就会用。所以如果没有装ROSE,或者不想装ROSE那么麻烦，又不想仍受VISIO的不足的，可以尝试使用这个软件。
