visio基础的三个步骤

Visio 图表有许多类型，包括流程图、网络图、组织结构图等等。 Visio 入门可以分为三个基本步骤：

• 选择并打开模板
• 排列和连接形状
• 添加文本

选择模板

模板包括模具、形状和网格度量。

模板附带了创建特定类型的绘图所需的全部形状的模具。

例如，“家居规划”模板打开时会显示一些模具，这些模具中满是各种形状，如墙壁、家具、家电、柜子等。

形状

“基本流程图”模板包括开始、流程、子流程、判定等不同形状。

“组织结构图”模板包括主管人员、经理、助理、职位、顾问、空缺等的不同形状。

适当的网格大小和标尺度量单位

有些绘图需要使用特殊的比例尺。 例如，“现场平面图”模板打开时会显示一个 1 英寸代表 10 英尺的工程比例尺。 模板提供与绘图类型对应的设置。

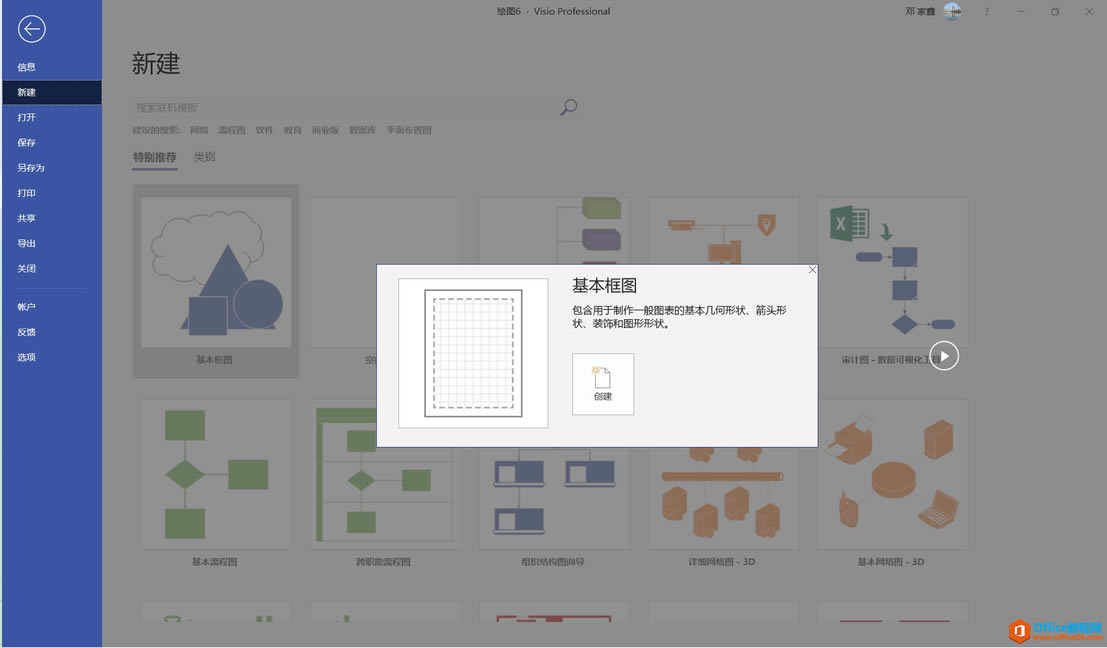

启动visio，选择“文件”---->“新建”，选择所需的模板，或选择“基本框图”从头开始。你也可以通过点击“类别”来浏览更多模板，并且可以输入关键字来搜索联机模板。

点击“创建”。

排列和连接形状

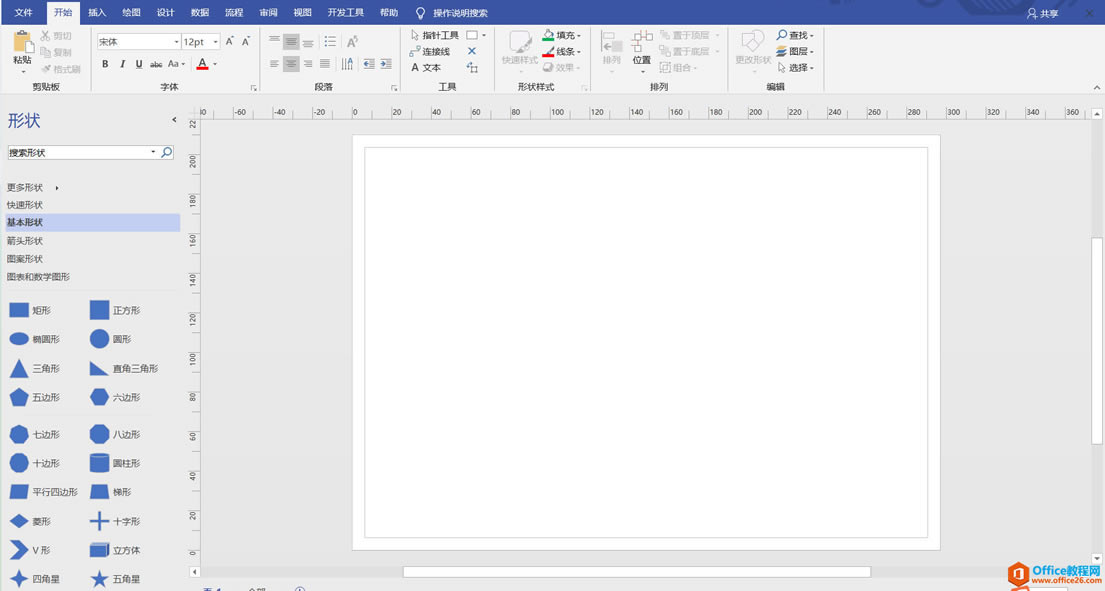

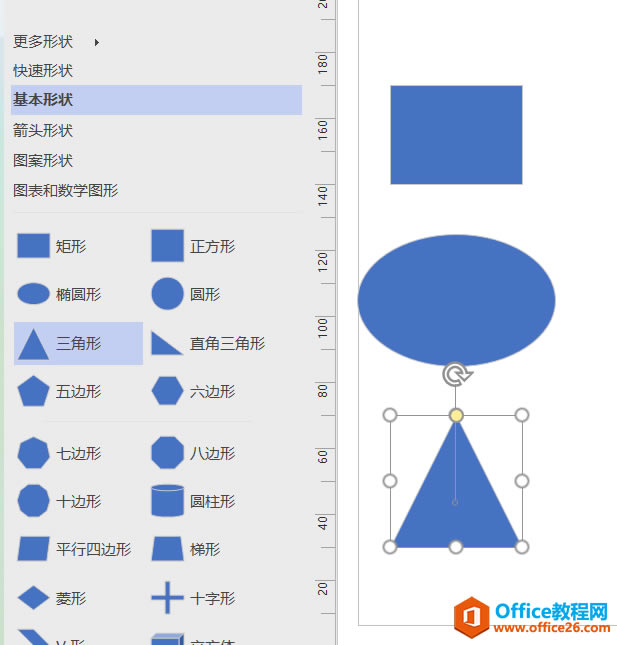

选择完模板后，就可以创建图表啦！将形状从 “形状”窗口中的模具拖动到画布上排列好。

Visio形状具有对齐功能，充分利用对齐功能，你的图会更好看哟。

形状排列好后需要把它们连接起来，有两种方式可以连接形状：自动连接和手动连接。

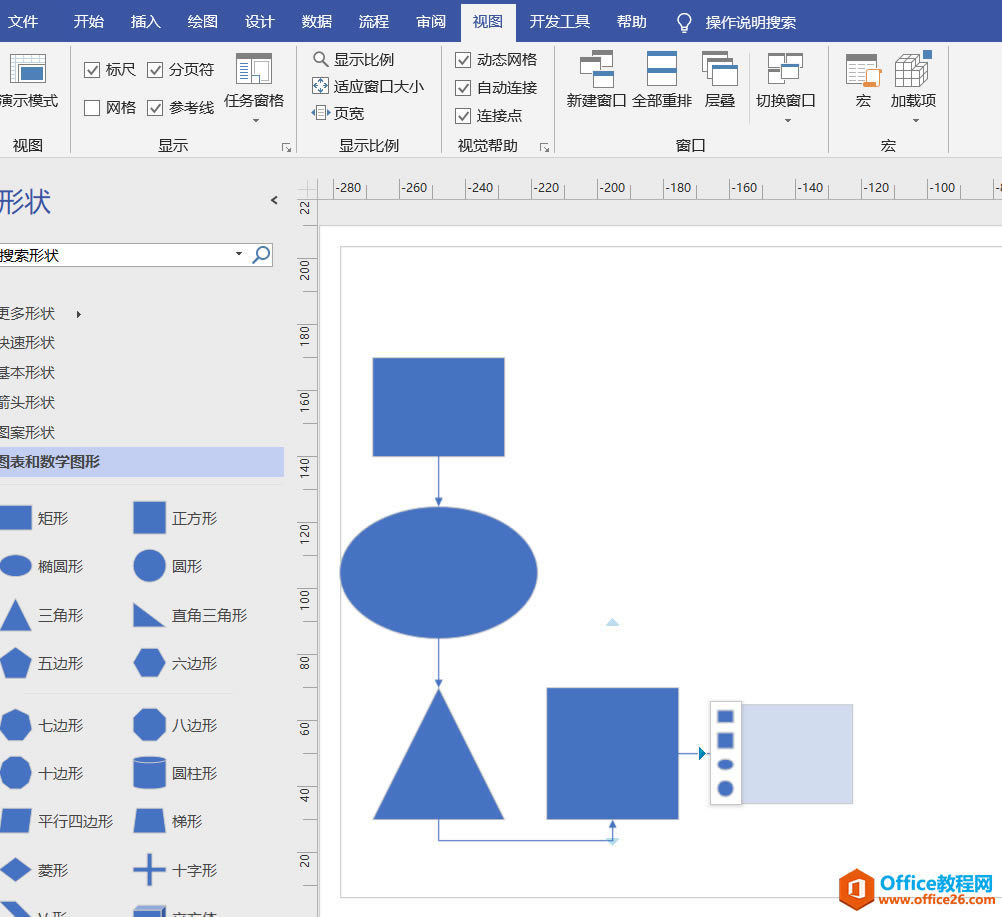

自动连接功能需要在视图”---->“视觉帮助”---->“自动连接”勾选开启。

开启自动连接功能后，鼠标悬停在其中一个箭头上，将显示一个浮动工具栏，其中显示“快速形状”区域中的前四个形状。如果附近有其他形状，那么点击箭头即可连接；如果附近没有图形，则选择所需的形状，它将自动连接到所选形状。

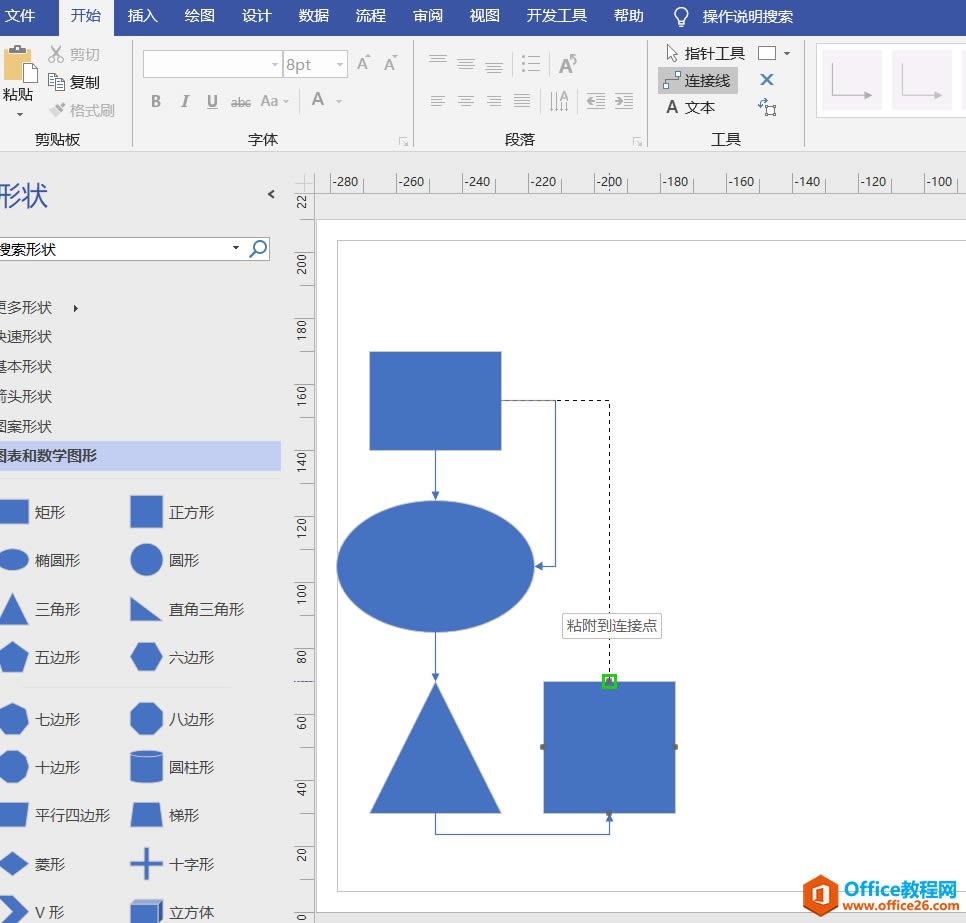

也可以采用手动的方式来连接。点击“开始”---->“工具”---->“连接线”。

添加文本

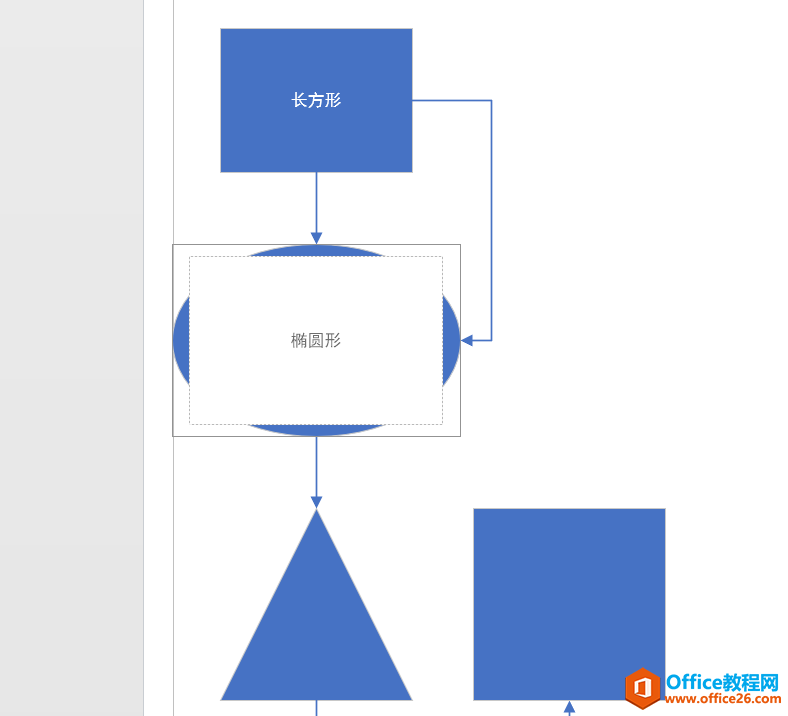

现在你可以通过添加文本来描述你的图表了。点击“开始”---->“工具”---->“指针工具”来选择一个形状，双击该形状会切换到“文本编辑”模式。

输入完成后，单击画布的空白区域，或者按Esc退出文本编辑模式。

选择要增大字号的形状，点击“开始”---->“字体”---->“增大字号”即可增加字体的大小。

也可以选择“开始”---->“工具”---->“A文本”在任意的地方添加文本。

小练习

回顾与总结：创建一个图表分为三个步骤：选择模板、排列与连接、添加文本。

现在就来画第一个作品吧，只有通过不断的练习，你的图才会越来越赏心悦目。

练习一：简单的流程图。

……
