Visio如何绘制活动图

为什么要绘制活动图？

在visio2010中绘制活动图是相当常用的,活动图也是一个很重要的模型图,当我们真正地进入了编码阶段，我们写程序的时候需要按照一定的业务逻辑来组织我们的代码。这就要求我们要细化一个用例所需要涉及的业务流程。活动图用来描述一个业务过程或一个用例的顺序流。在Visio如何绘制活动图请看下文.

用Visio2010绘制活动图

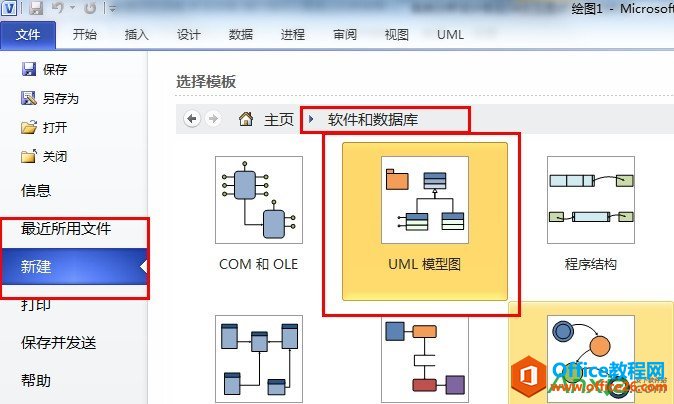

1、选择模型

2、常用的符号。Visio2010中工具栏对活动图常用的符号都已经有中文描述，这里不再一一介绍。

3、至此创建活动图模版的工作就完成了。

活动图实质上是一个特殊的工作流模型。

用活动图对工作流建模步骤：

1、识别工作流的目标：

2、确定从起始状态到终止状态工作流的前置条件和后置条件；

3、定义并识别为实现目标而必须发生的活动和状态，按逻辑顺序将它们放进模型图，并对它们命名；

4、定义并画出所有要在模型图中创建和修改的对象，将这些对象和活动同对象流连接起来；

5、按泳道决定谁（who）或什么（what）将对执行这些活动和状态负责；

6、从主流程开始，用转换符号连接所有的元素 ；

7、在流程可能要分裂出一个候补流（alternate flow）的地方放置一个判断；

8、评估模型图，看是否有并发工作流，如果有，用同步表示分叉（forking）和结合（joining）；

9、在每个模型元素的规范窗口中设置动作、触发器和监护条件

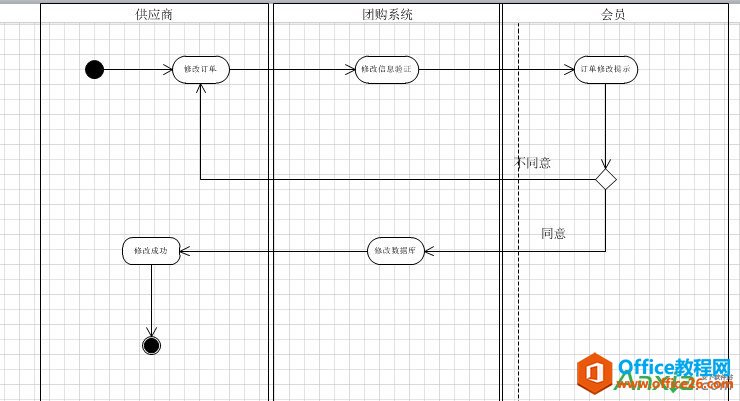

下面我们将以团购系统的会员修改订单的用例进行活动图的绘制。

……
