Visior如何绘制上下文数据流图
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
首先先让我们明确一下为什么要绘制上下文数据流图？
如何在Visio2010绘制上下文数据流图,对于程序员来说，我们要知道：整个系统中，哪一些是要我们编程解决的，哪一些不用。上下文数据流图，就是用来建立初始的项目范围的。如何在Visio2010绘制上下文数据流图请看下文.
上下文数据流图的几个符号：
外部代理：是与系统交互的外部的人员、组织部门、其他系统或者其他组织，也称为外部实体。简单的说，就是跟我们这个系统打交道的东西。可以是人，可以是系统。一般用矩形表示。
系统：就是你现在想要做的系统。
数据存储：其实就是用来存储信息的。可视为数据库，文件等存储介质都属于这类。
步骤：
1、区分内部和外部
2、系统需要响应什么业务事务
3、系统必须产生什么响应
4、确定外部存储
说明：
下面我将以一个团购系统为例，讲解如何构建一个上下文数据流图。

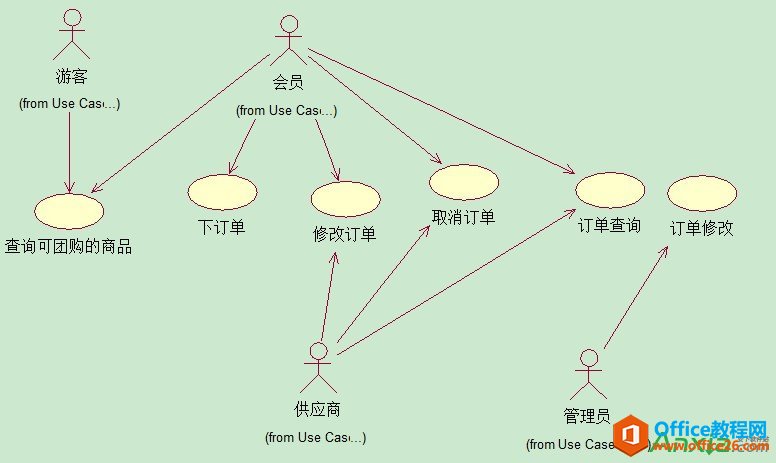

团购系统购物子系统用例图
用Visio2010创建上下文数据流图模版

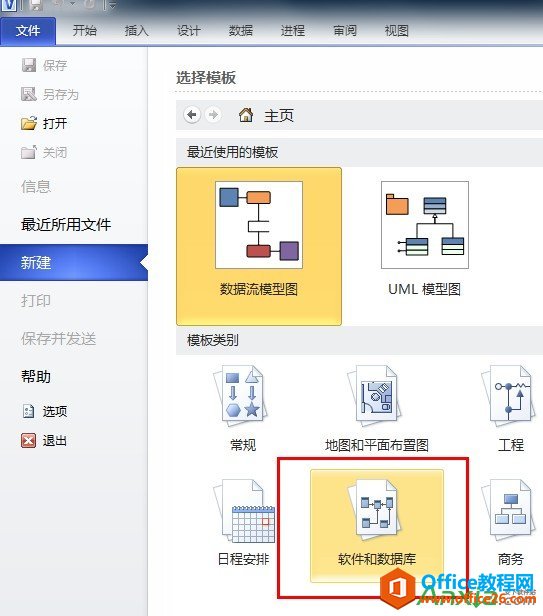

1、选择模版

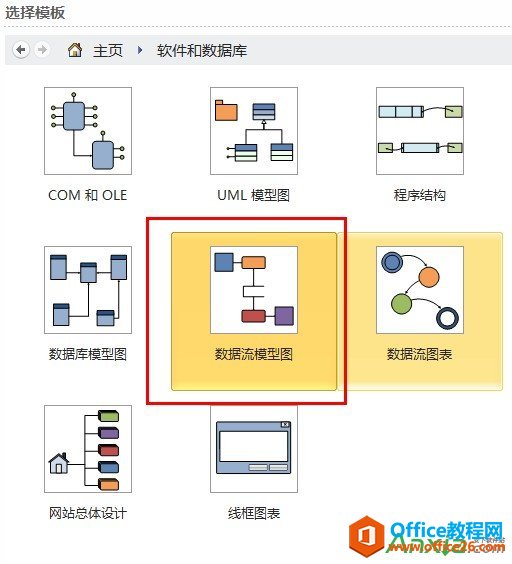

2、选择数据流图

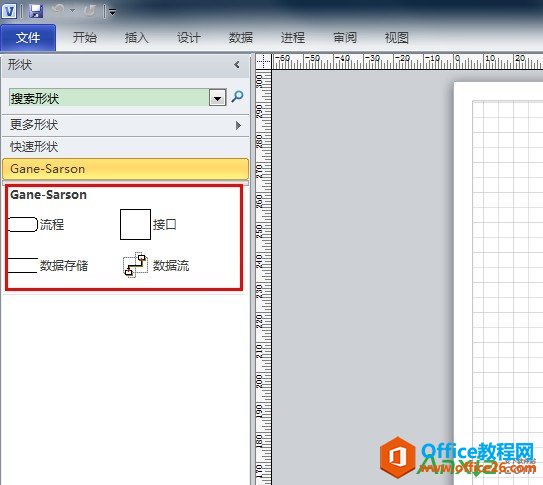

3、看到工具栏
构建上下文数据流图

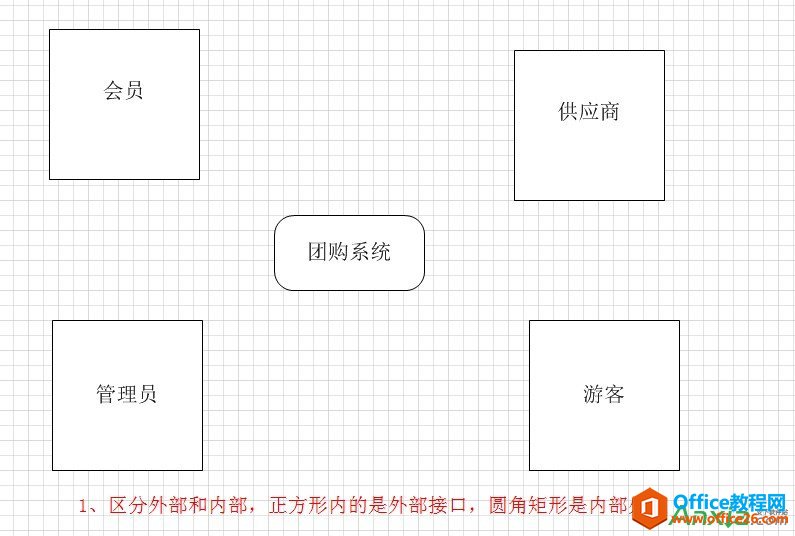

1、区分内部和外部
让我们从用例中识别出可能的外部代理。可以看出外部代理分别是供应商，会员，管理员，游客。内部：购物子系统

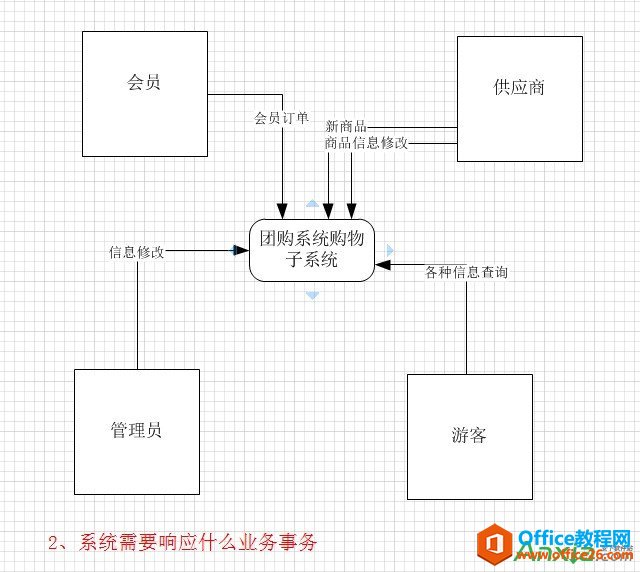

2、系统需要响应什么业务事务
构建上下文数据流图是为了区分系统的边界。所以，我们将对一些响应过程进行抽象。

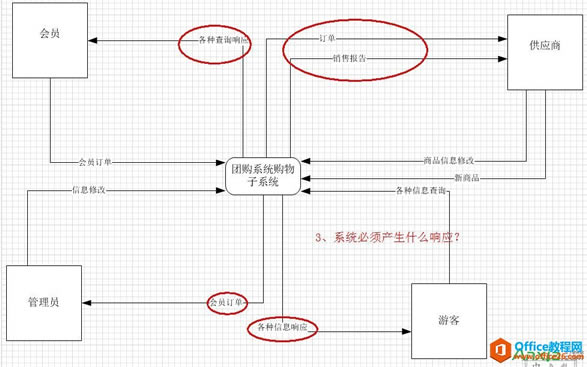

3、系统必须产生什么响应。其中画红圈的部分，是系统响应。
4、确定外部存储
由于购物子系统没有涉及到外部存储，所以这一步就跳过了。
至此，上下文数据流图已经完成。
