如何运用Visio画数据库实体关系图
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
在设计数据库表结构时，通常都是先画数据库实体关系图，这样在讨论设计的是否合理时，可以很容易看懂数据表之间的关系。

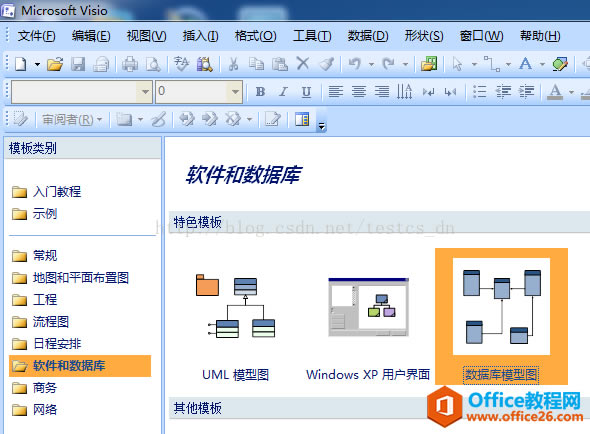

打开Microsoft Office Visio ，左侧的模板类别中选择“软件和数据库”，双击右侧的“数据库模型图”。

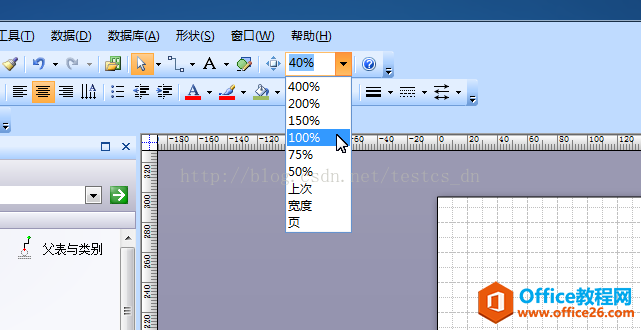

调整显示比例

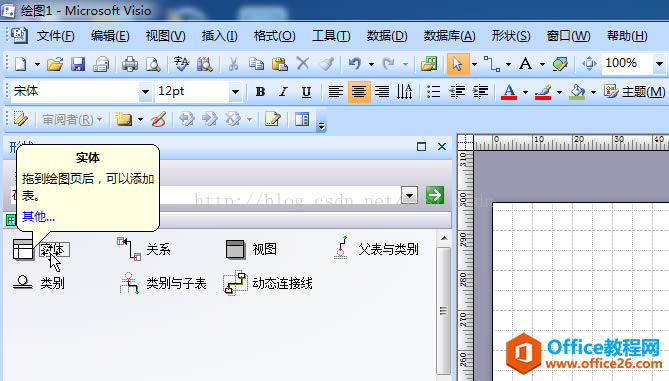

添加实体：鼠标指针移动到实体上，按下鼠标左键不要松开，移动鼠标到右侧的绘图页上，松开鼠标左键。

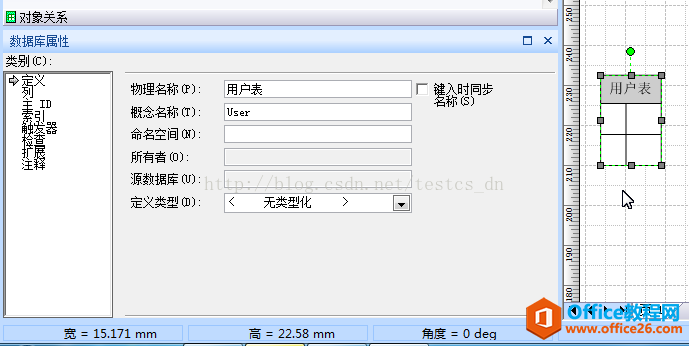

修改实体定义：去掉键入时同步的勾，输入物理名称和概念名称。

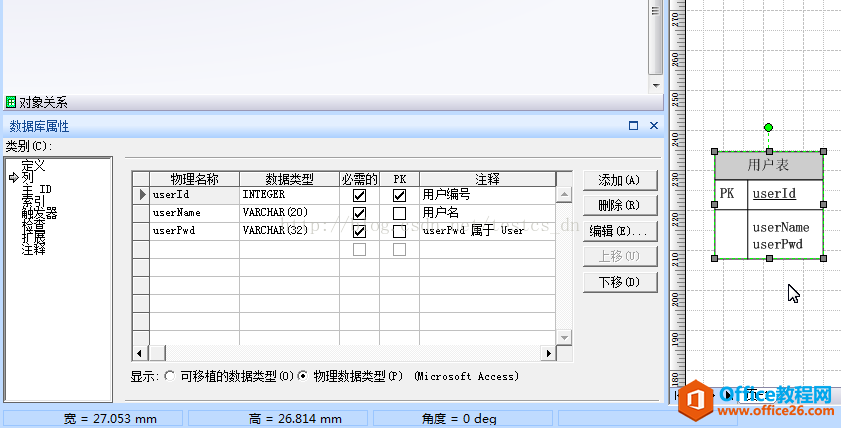

添加列：左侧类别选择“列”，右侧输入列名，选择数据类型，选择是否必须，是否主键。相同的方法添加“用户与角色关联表”

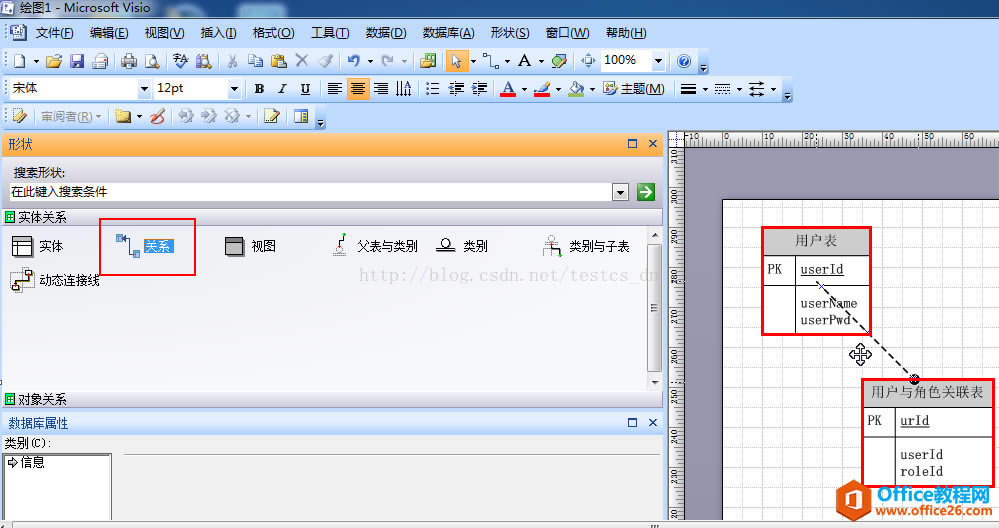

添加关联关系：在左侧的关系上按下鼠标左键，拖动到右侧的“用户表”实体上，实体边框会变成红色，松开鼠标左键。
?

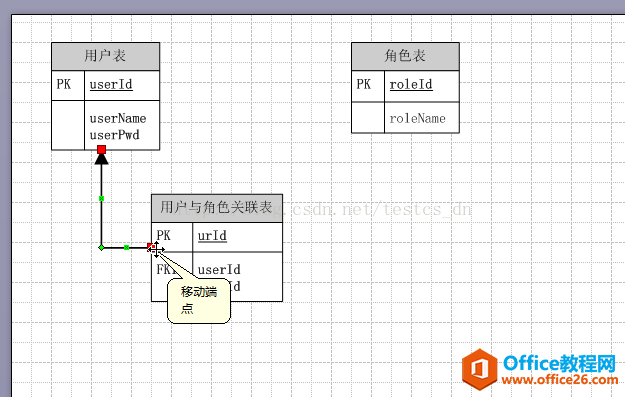

移动关系连接线的另一端关联到另一个实体上。左侧的数据库属性中就会显示对象关系。按此方法创建其它实体和关系。

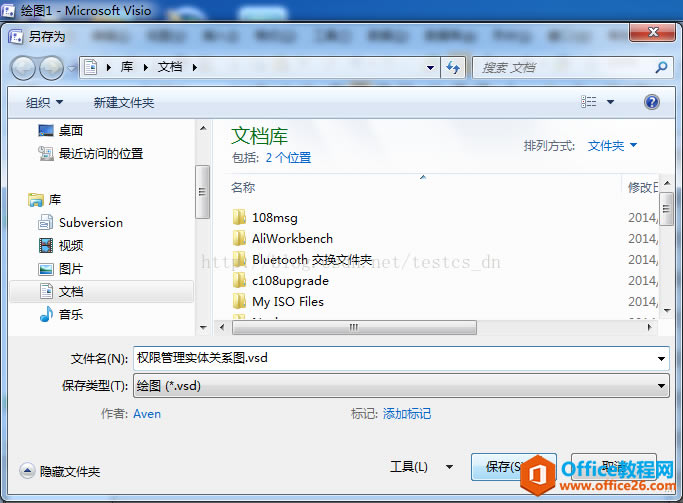

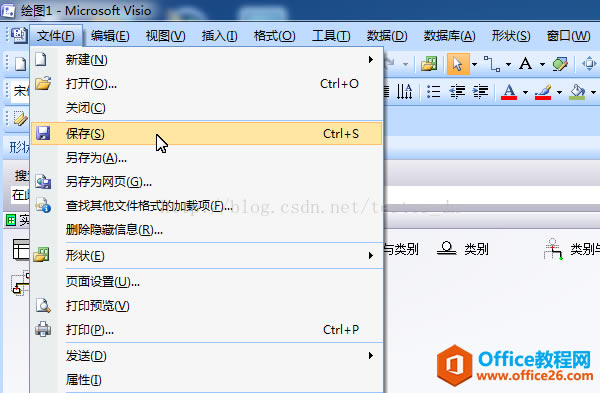

保存文件：实体关系图设计好之后就可以保存了。为了以后可以继续修改，一定要保存为.vsd扩展名；如果为了方便查看，可以再另存为其它格式。

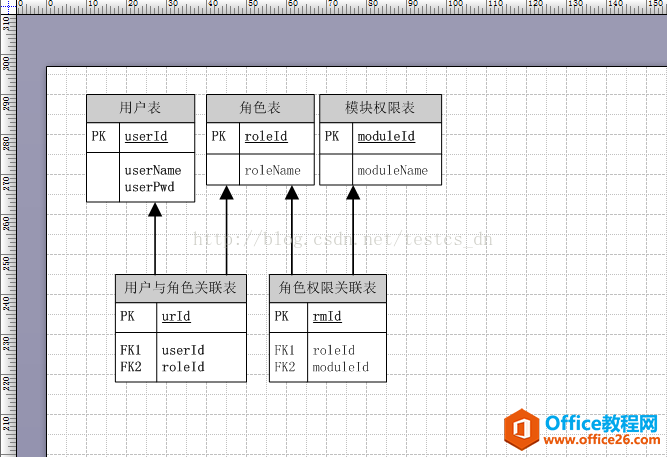

最终效果：
?
