如何运用Visio画UML顺序图

?1、顺序图

顺序图又称为时序图，顾名思义，它着重表现的是对象间消息传递的时间顺序。顺序图描述的对象也是一个用例，即一组行为操作，而它表现的是这组行为的先后关系（纵坐标），以及每个行为是属于哪个对象的（横坐标）。

作用：用对象间的交互来描述用例。

组成成分：参与者、对象

对象的生命线：用于表示某段时间内该对象是存在的，表示对象的生存时间。

消息：表示对象间的通信。当收到消息后，接收消息的对象立即开始执行活动，起到激活对象的作用。通常用消息名和参数表来标识。

横坐标：表示不同的对象。对象的左右顺序不重要，但是为了整洁清晰，应该遵循以下两个原则：

（1）把交互频繁的对象尽可能地靠拢。

（2）把初始化整个交互活动的对象（有时是一个参与者）放置在最左边。

纵坐标：表示行为的先后关系。在图上方的消息在时间上先于下方的消息，消息的阅读顺序是严格自上而下的。

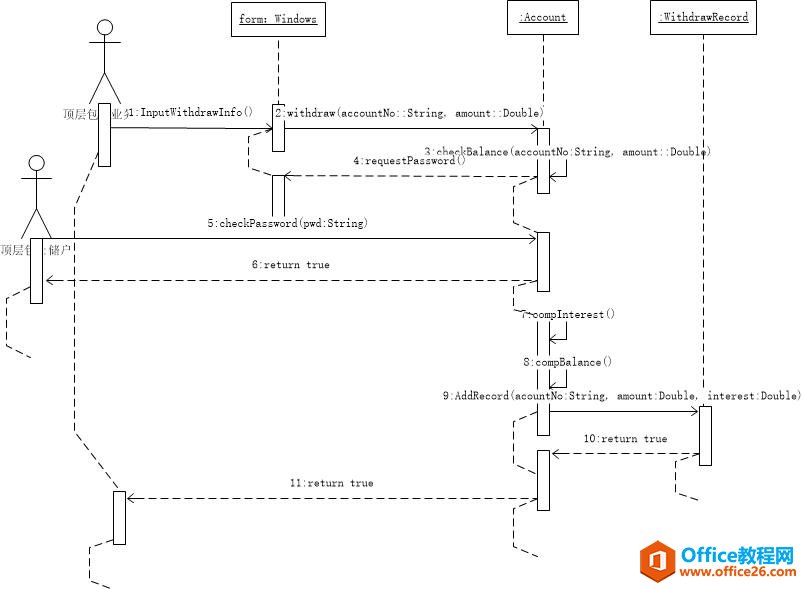

下面以银行储蓄系统为例：

参与者：储户、业务员

对象：窗口类（Windows）的对象表单（form）、账户类（Account）的对象、取款记录类（WithdrawRecord）的对象。

消息：

1）首先业务员向表单对象发送消息：inputWithdrawInfo（输入取款信息）；

2）表单对象接收到消息后向账户对象发送消息：withdraw（取款），消息含有参数：accountNo（账户编号）、amount（取款数量）；

3）账户对象接收消息后向自己发送消息，激活自己的行为活动：checkBalance（查询余额）,消息含有参数：accountNo（账户编号）、amount（取款数量）；

4）接下来账户对象向窗口对象（表单）发送返回消息：requestPassword（要求输入密码）；

5）储户输入密码后，向账户对象发送消息：checkPassword（请求检验密码），消息含有参数：pwd（密码）；

6）账户对象检查密码后，如果密码正确，则回馈给储户密码正确的信息（returntrue）；

7）、8）账户对象向自身发送信息，激活自身的行为：compInterest（计算利息）、compBalance（计算账户余额）；

9）账户对象向取款记录对象发送消息：addRecord（增加记录），消息参数有：accountNo（账户编号）、amount（取款数量）、interest（利息）；

10）如果添加记录成功，取款记录对象向账户对象返回正确的消息（returntrue）；

11）如果账户对象收到正确的消息，则向业务员返回正确的消息（returntrue）。

2、用Visio画UML顺序图

（1）打开Visio2010软件

（2）点击“新建”->“软件和数据库”->“UML模型图”。

（3）在“模型资源管理器”中右击“顶层包”或者先新建一个子系统，“新建”->“序列图”

（4）下面就可以拖拽各种组件来构建自己的顺序图了。

其中“参与者”在“UML用例”中可以找到，其他的组件都在“UML序列”中可以找到。

如果想更改对象或者消息的名称，则双击绘制屏幕上的组件，输入信息即可。

……
