如何运用Visio制作矢量图及校正转换
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
?用Visio制作矢量图及校正转换
目标
通过Visio制作导出矢量图，从而可以用在Electron工程中。
要解决的问题
用Visio导出的矢量图，常常会出现格式兼容问题，即便用浏览器打开也不能正确显示。
解决方式
引入AdobeIllustratorCC矢量工具，对输出格式进行调整，完成校正。
实施步骤

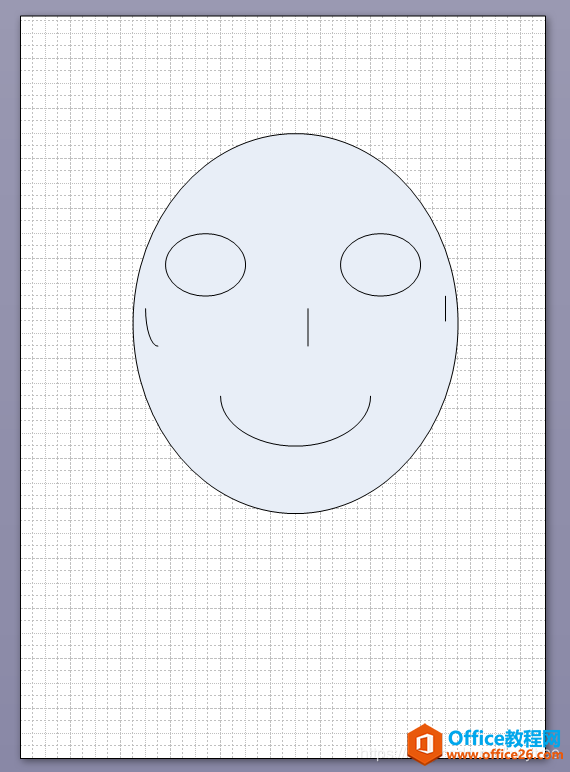

1.在Visio里画上图形
2.在Visio里导出矢量格式文件

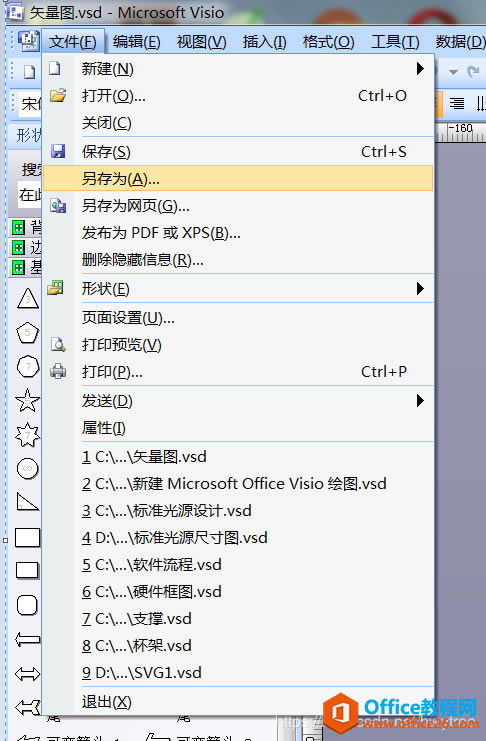

选择“另存为”

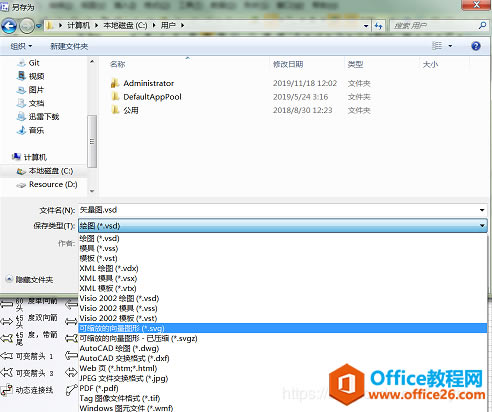

选择.svg矢量格式保存

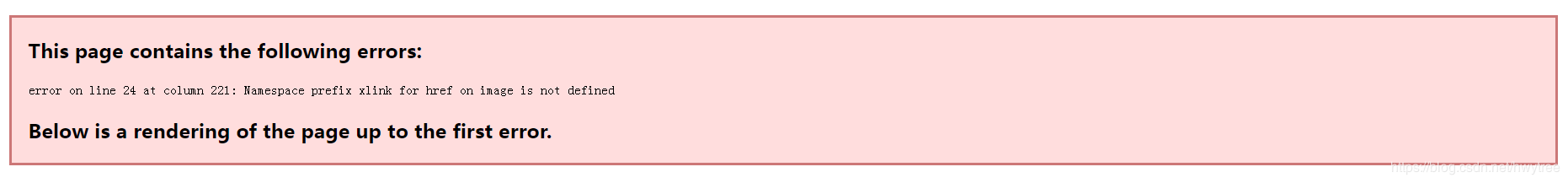

用Chrome打开，如果显示不出来(如下类似的错误报告)，则需要进行校正。
3.在AdobeIllustratorCC里校正

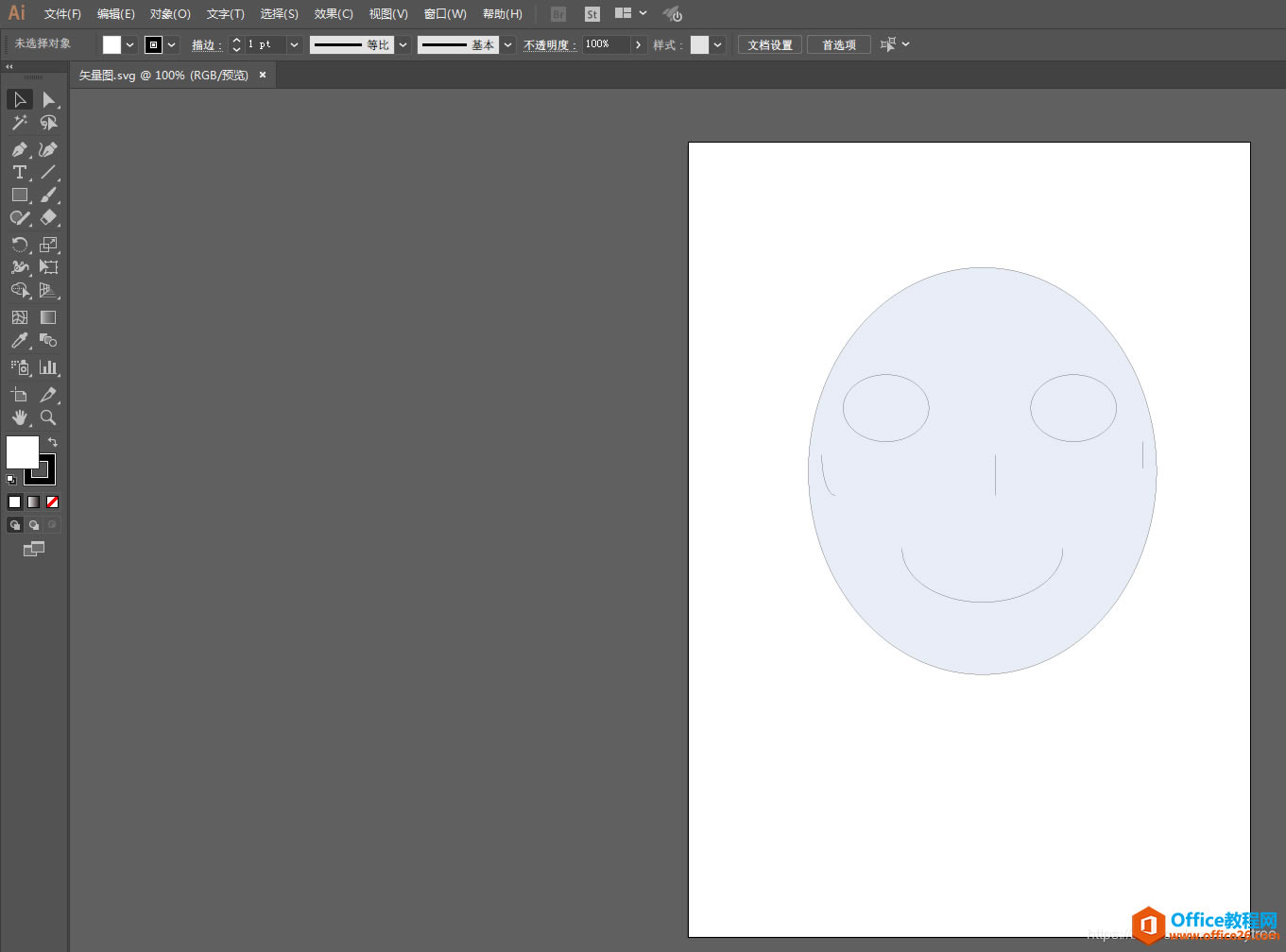

在AICC里打开Visio导出的.svg文件

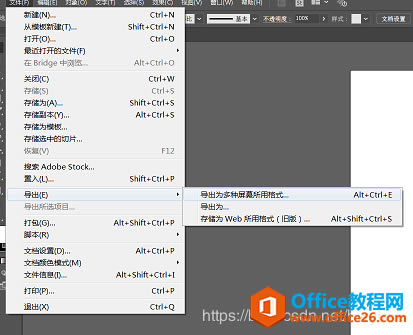

选择导出方式

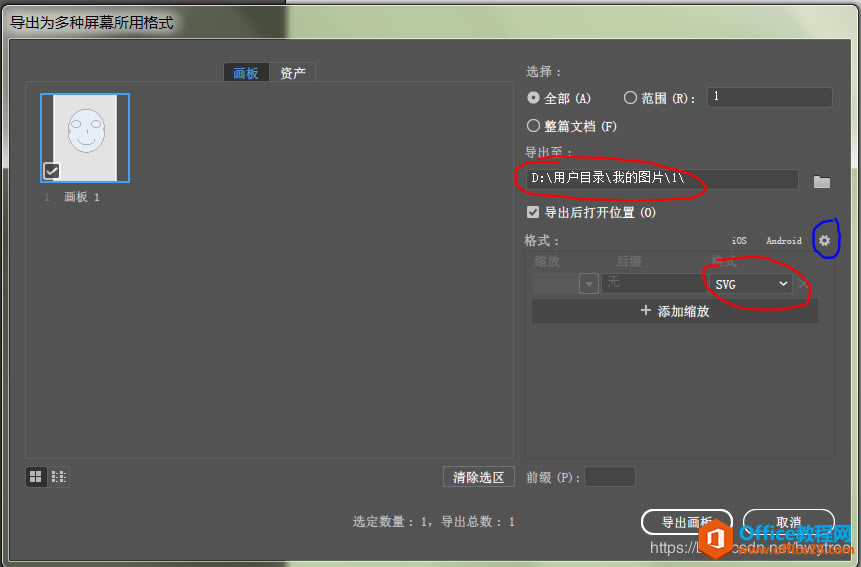

设置导出的目录和格式
点击蓝色部位的设置按钮，对svg文件的输出格式进行设置

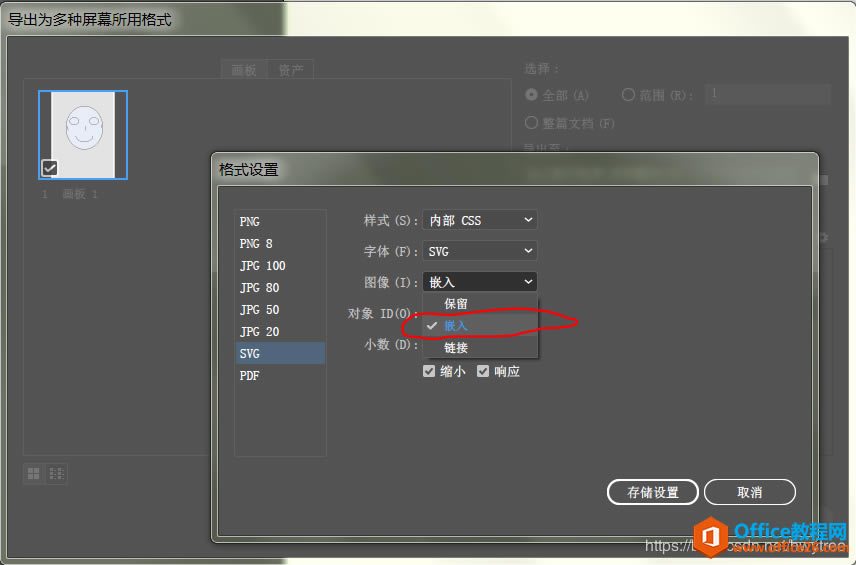

图像选型，选择“嵌入”后“存储设置”

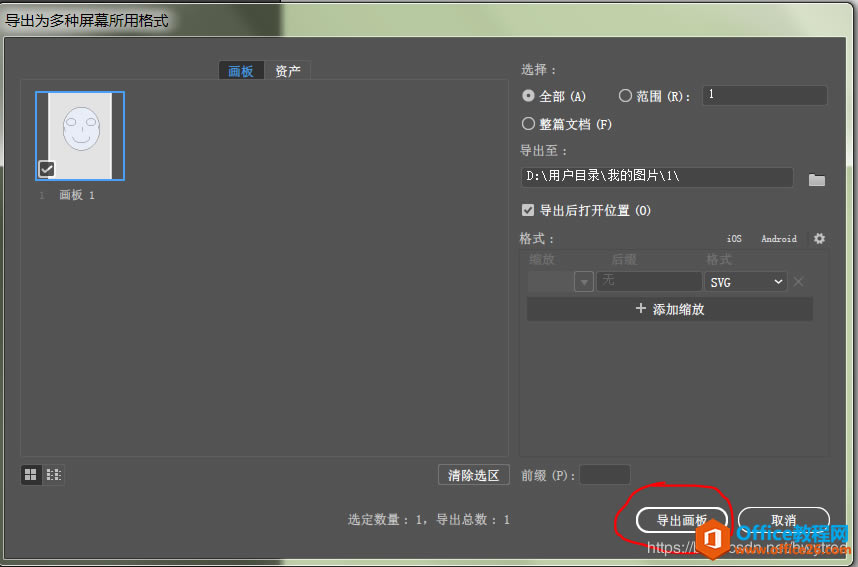

最后“导出画板”，则输出的.svg文件是校正后的文件，用Chrome打开可见。
