使用Visio绘制UML画类图、UML模型图
Office Visio 是Office软件系列中的负责绘制流程图和示意图的软件，是一款便于IT和商务人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。使用 Office Visio 图表，可以促进对系统和流程的了解。
?在一个VS工程中，由于类的个数较多，而参数描述不是特别清晰。若此工程的生命周期较长，则有必要对工程进行完整分析，给出完整的文档。需要画出类图，并对每个成员进行详细描述。
一、画出类图
在VIsio中，新建软件—UML模型图；在UML静态结构下，列出了各种静态结构；
在模型资源管理器中，右键顶层包，选择新建——类，可建立一个空类，在图表中显示顶层包；

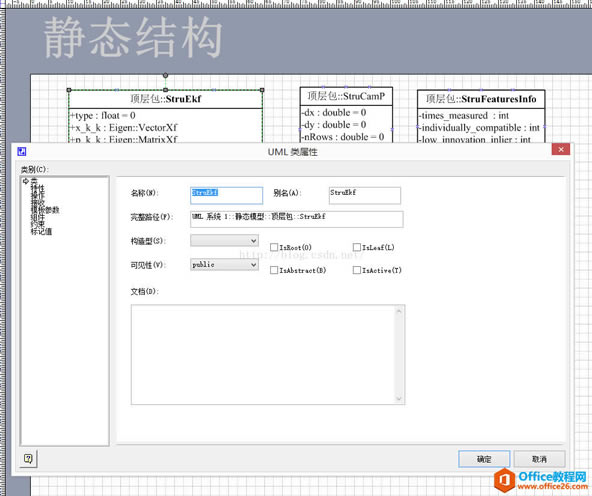

双击建立好的类，或者右键-属性，可以对类进行编辑；
选择类别第二行——特性，便可以添加类成员；
Visio的预定义类型包含了C++、VB、C#等基本类型，而自己设计的类和结构体有时包含了其他类型，这就需要自己定义数据类型，并在UML设置特定显示。
二、建立自定义数据类型

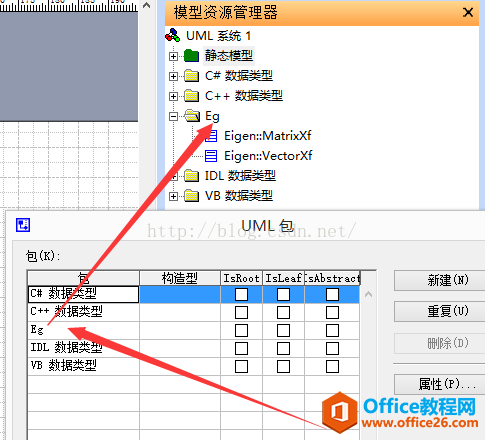

选择界面选项：UML——包，显示UML包的属性；
选择新建，在包这个属性栏自己命名自己声明的包空间：比如Eigen
建立完成后，在模型资源管理器里面显示出了自己建立的包空间

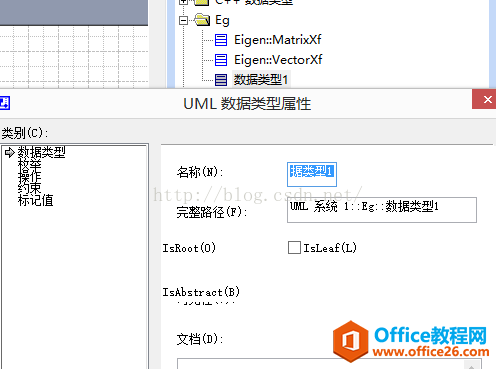

右键包空间名，可建立新的数据类型，

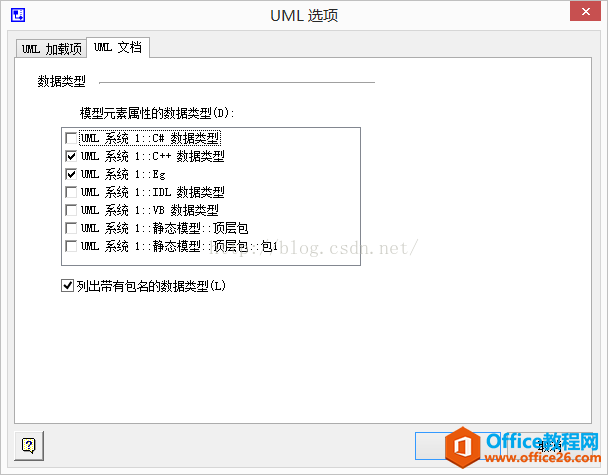

选择界面UML选项：UML——选项，UML文档标签，设定使用时显示的数据选项
三、建立成员变量

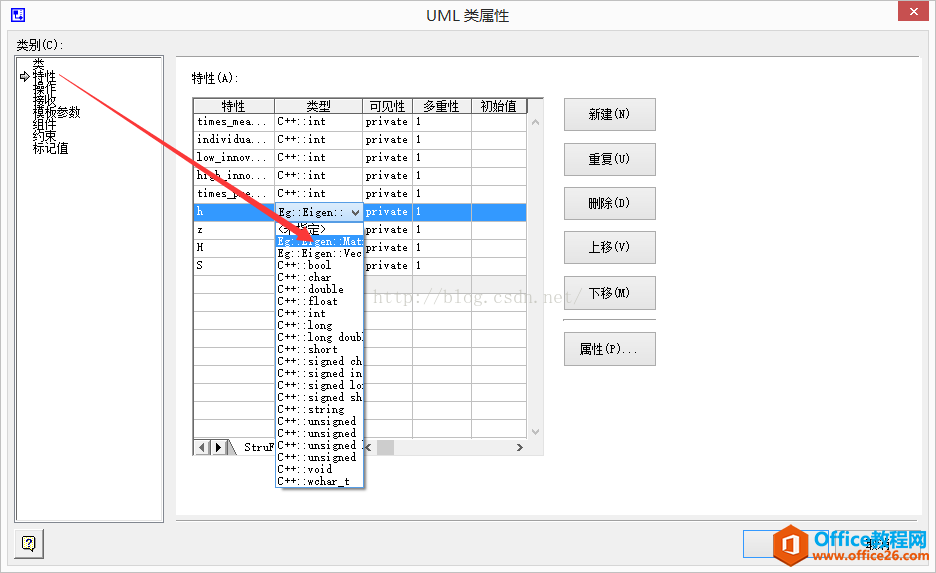

建立好自定义数据类型后，可以添加自定义的数据成员：

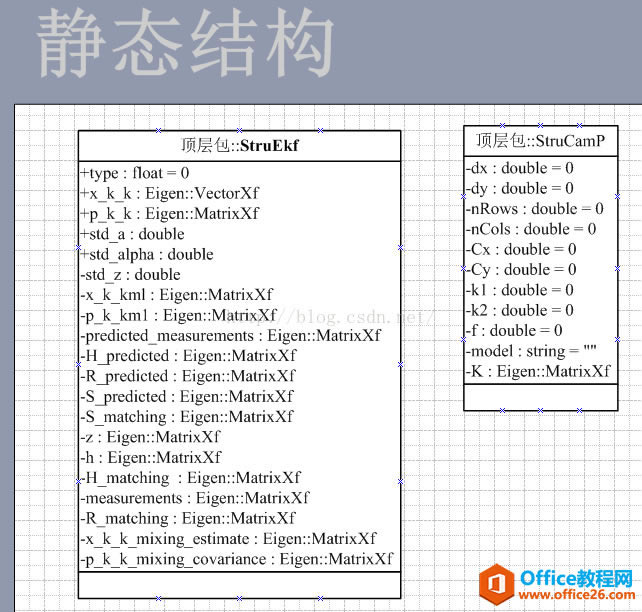

最后，在UML显示的类图为，
其中成员前面的+为属性为Public；-为属性Private；#为属性protect。
